Esta
herramienta, también denominada "fuselaje
jig assembly", es muy sencilla de construir
y sirve para alinear y pegar los fuselajes perfectamente
rectos.
Hay varias formas de construir esta herramienta, y aquí
mostramos una de ellas.
Básicamente consiste en una tabla de madera
dura perfectamente recta de 1200x300x20
(medidas en milímetros), con una serie de apoyos
ajustables fijados en la misma, los cuales sirven
para mantener firmemente posicionadas los laterales y cuadernas
en la etapa de armado y pegado.
En

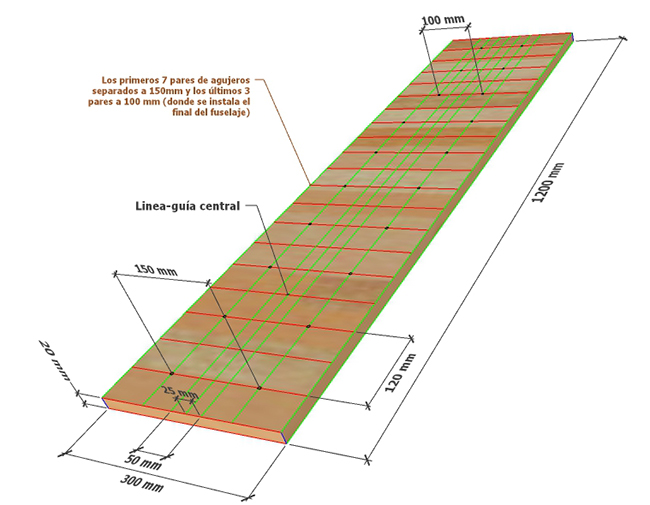

la tabla se dibujan las lineas que se muestran, de las cuales
la central es la que servirá de guía
para alinear las cuadernas del fuselaje en su parte
media lo que implica marcar las mismas
en la base de cada una.
Se realizan 7 pares de perforaciones de 6mm
de diámetro, separadas entre sí a 150mm una de
otra y a 120mm de la siguiente.
Los últimos 3 pares de perforaciones
(donde se instalará la parte final del
fuselaje, o sea la "cola"), tienen una separación
entre los agujeros de cada par de 100mm y se
mantiene la distancia entre pares de 120mm.

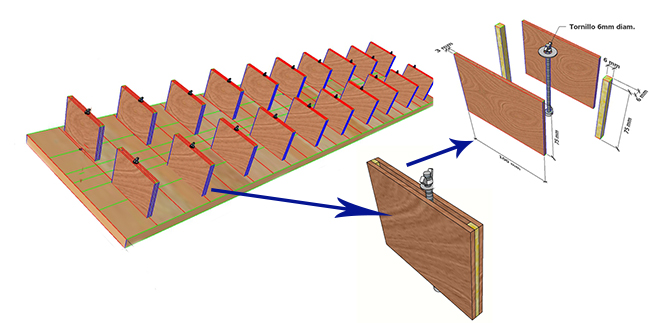

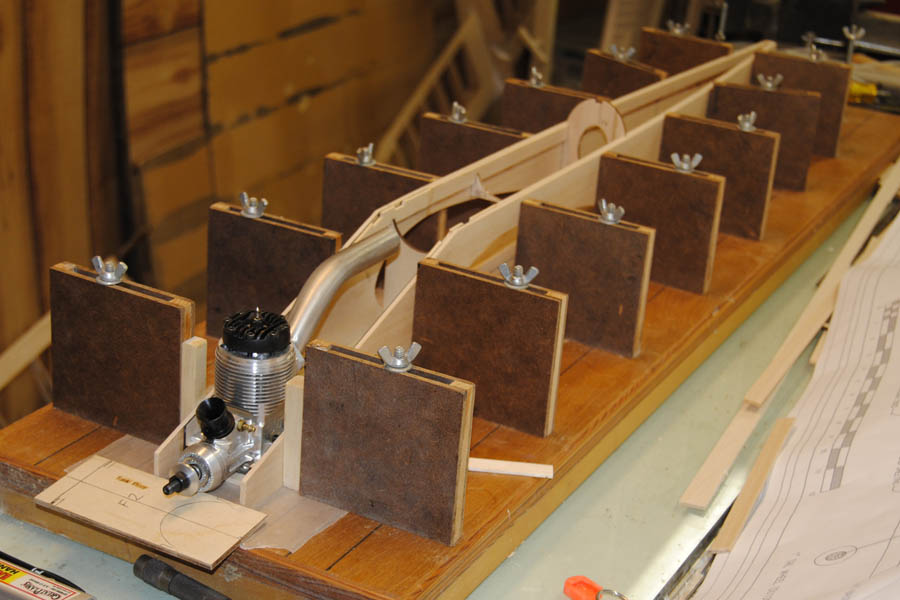

Las
piezas que sujetan los laterales del fuselaje
se pueden construir con pares de terciado (plywood) de 3mm
de espesor, por una altura de 75mm y un ancho
de 100mm. Los pares de terciado se unen en
cada extremo con madera (puede ser balsa dura) de 6x6mm
y para su fijación en la tabla de base, se utilizan tornillos
de 5 o 6mm de diámetro con tuerca plana y mariposa
y cabeza fresada para que no sobresalgan en la base de la tabla
(o ahuecar algo la misma para ocultarla).
Se pueden utilizar tornillos de otros diámetros (por
ejemplo 5 mm) en cuyo caso, este cambio implica cambiar
el diámetro de los agujeros en la tabla y adaptar los
otros componentes a esta nueva medida.

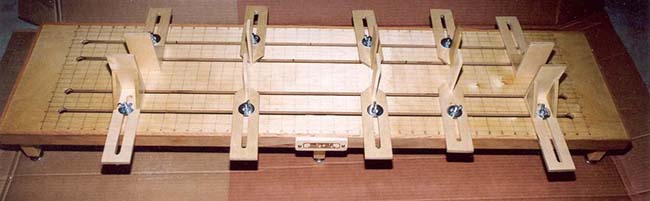

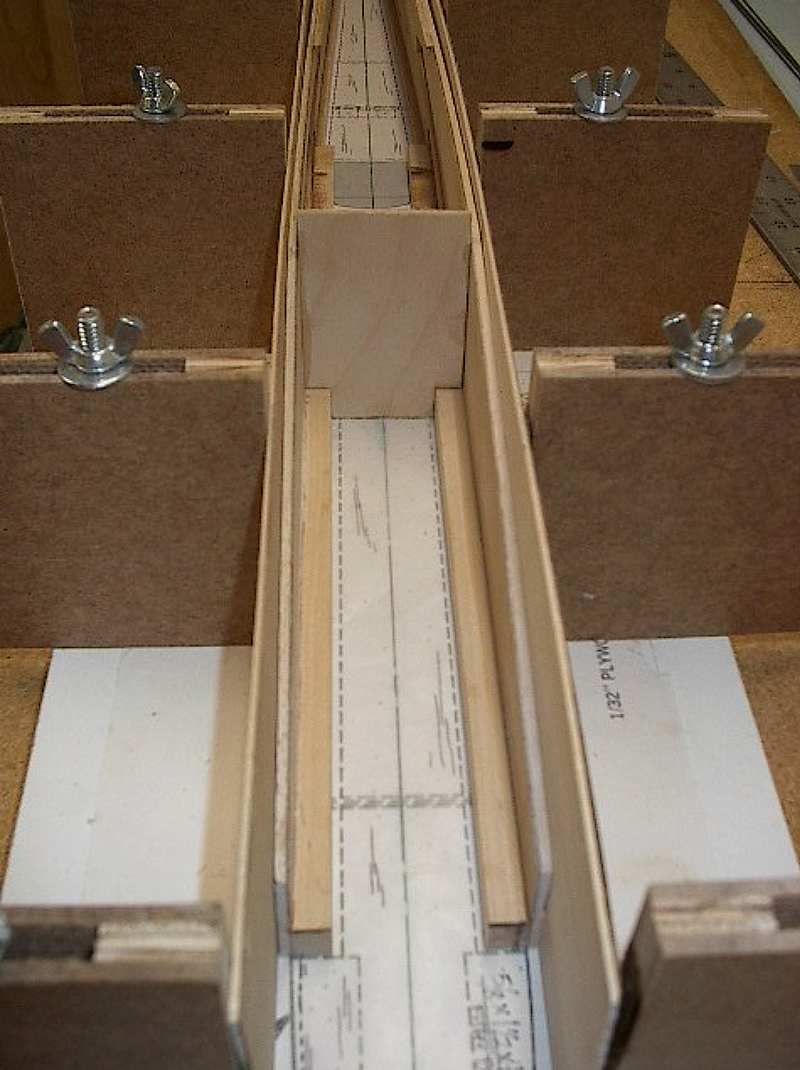

Aquí
se muestra otra forma de esta herramienta.
|
|
