Polos 3S (sin flaps) - Batería de
3 celdas |
Polos
4S
(con flaps) - 900 mm envergadura
Motor eléctrico con bateria de 4 celdas |
Nota preliminar: Estos
modelos de aviones para u-control (vuelo circular), resultaron ganadores
en el concurso de diseño organizado por la Federación
Argentina de Aeromodelismo.
Modelo de avión: Vuelo Circular para iniciación
y acrobacia básica, con motorización eléctrica.

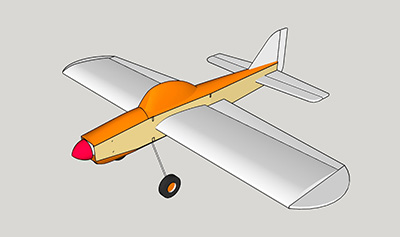

Nombre del proyecto: "Polos 3S" y "Polos
4S".
Características:
- Motorización eléctrica
- Polos 4S (batería de 4 celdas) - Polos 3S (batería
de 3 celdas).
- Polos 4S con flaps / Polos 3S sin flaps.
Autores: Cristian Scándalo y Carlos Perren
(Círculo Aeromodelista Rafaelino).
Descripción del proyecto:
El Vuelo Circular, al igual que otras modalidades, se encuentra ante
la necesidad y el gran desafío de reinventarse, para captar
nuevos adeptos y demostrar a las nuevas generaciones los aspectos
interesantes que tiene por ofrecer, ya sea en el ámbito del
vuelo de fin de semana como la competencia.
En este marco, los autores consideran a este proyecto como una buena
oportunidad para trasladar diferentes clubes del país, dispuestos
a colaborar en la difusión de la especialidad.
Objetivos esenciales:
1) Facilitar la construcción a nivel de clubes de aeromodelos
iniciales y promocionales de Vuelo Circular, con equipamiento de bajo
costo y fácilmente gestionable en el país.
2) Incorporar procesos de construcción con materiales y técnicas
alternativas que promuevan el interés y la inventiva, especialmente
por parte de los más jóvenes.
3) Utilizar motorización eléctrica de baja y media potencia,
a efectos de aprovechar la gran practicidad de estos sistemas, manteniendo
los costos de componentes e insumos en valores razonables, especialmente
las baterías, que representan actualmente un costo importante.
4) Reducir el tiempo promedio de armado, reemplazando parte del trabajo
manual con otras alternativas (como el caso de la impresión
3D).
5) Utilizar electrónica y programación de código
abierto (open source) para el control autónomo del vuelo, desarrollada
también en el ámbito local y con componentes de bajo
costo, que pueda ser aprovechada por quienes tengan interés
en ella, colaborando si lo desean en su desarrollo.

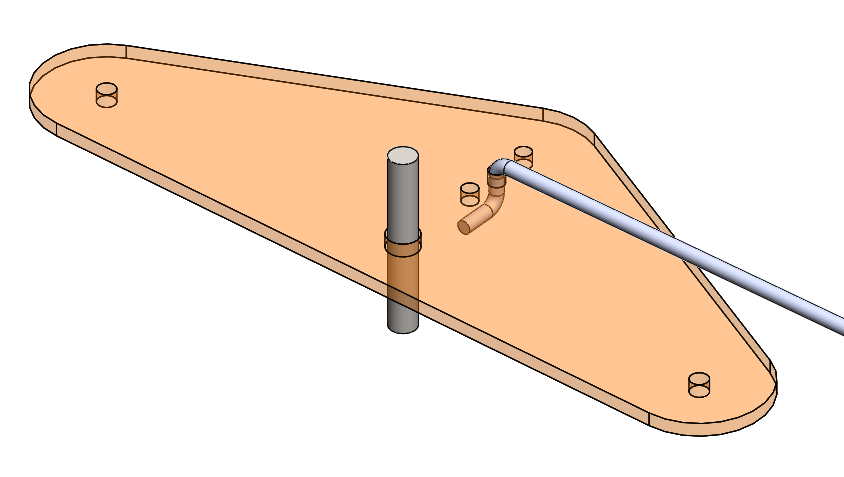

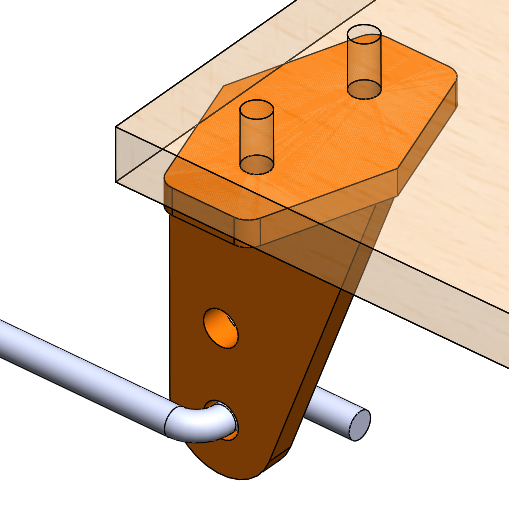

PARTES
COMPONENTES - "POLOS 4S"
Click
en la imagen para descargar

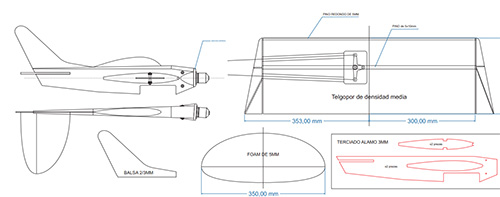

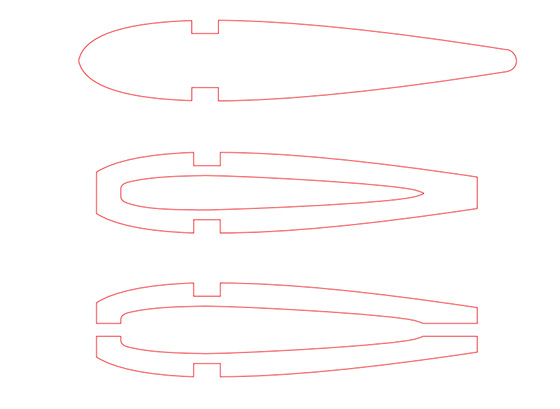

PLANO
DE LAS COSTILLAS DEL "POLOS 4S"
Click en la imagen para descargar

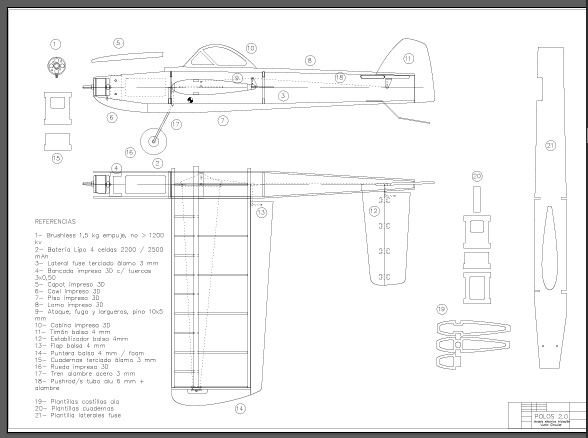

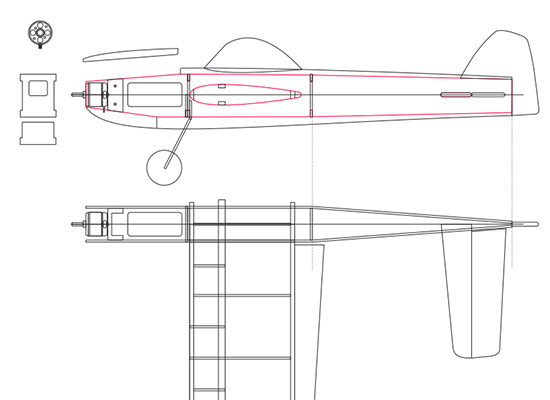

PLANO
DEL MODELO EN TAMAÑO 1:1
- "POLOS 4S"
Click en la imagen para descargar
PLANO
DEL MODELO EN TAMAÑO 1:1
- "POLOS 3S"
Click en la imagen para descargar

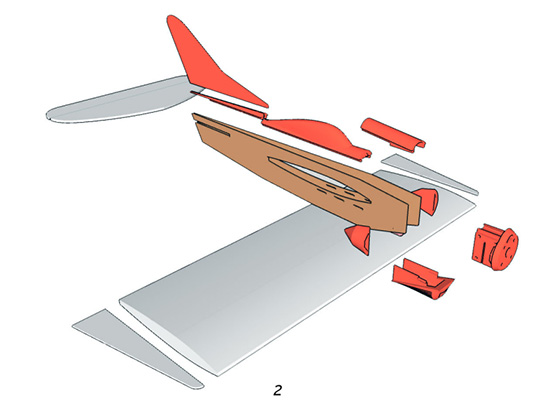

MATERIALES
Y MANUAL CON INSTRUCIONES PARA LA ARMAR EL "POLOS 3S"
Contiene
presentación ante la Federación Argentina de
Aeromodelismo
Click en la imagen para descargar
DESCARGA
DE ARCHIVOS PARA IMPRIMIR EN 3D
- "POLOS 4S"
Lomo
del Fuselaje parte 1
Lomo
del fuselaje parte 2
Lomo del fuselaje
parte 3
Bancada
Trompa superior
Trompa inferior
DESCARGA
DE ARCHIVOS PARA IMPRIMIR EN 3D
- "POLOS 3S"
Capot
trompa
Balancin
Lomo
cabina
Lomo
timón
Panza
(opcion 1)
Panza
(opcion 2)
Trompa (detalle)
Trompa (infill50)
Trompa (toma
de aire)
DETALLES
PARA ARMAR EL CONTROLADOR

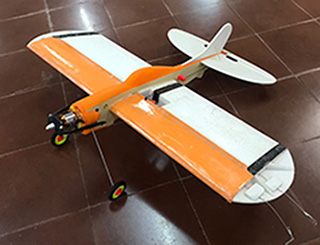

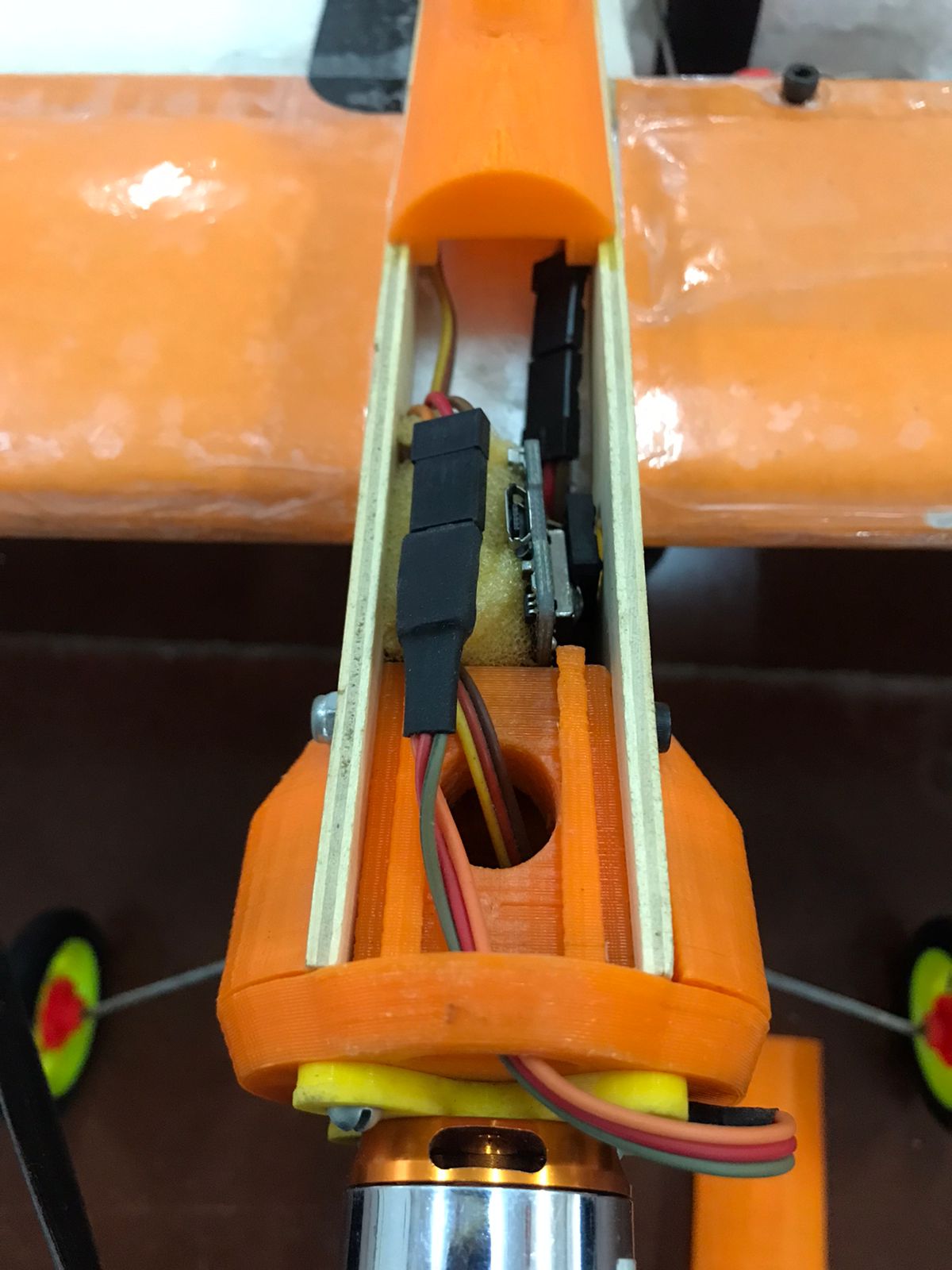

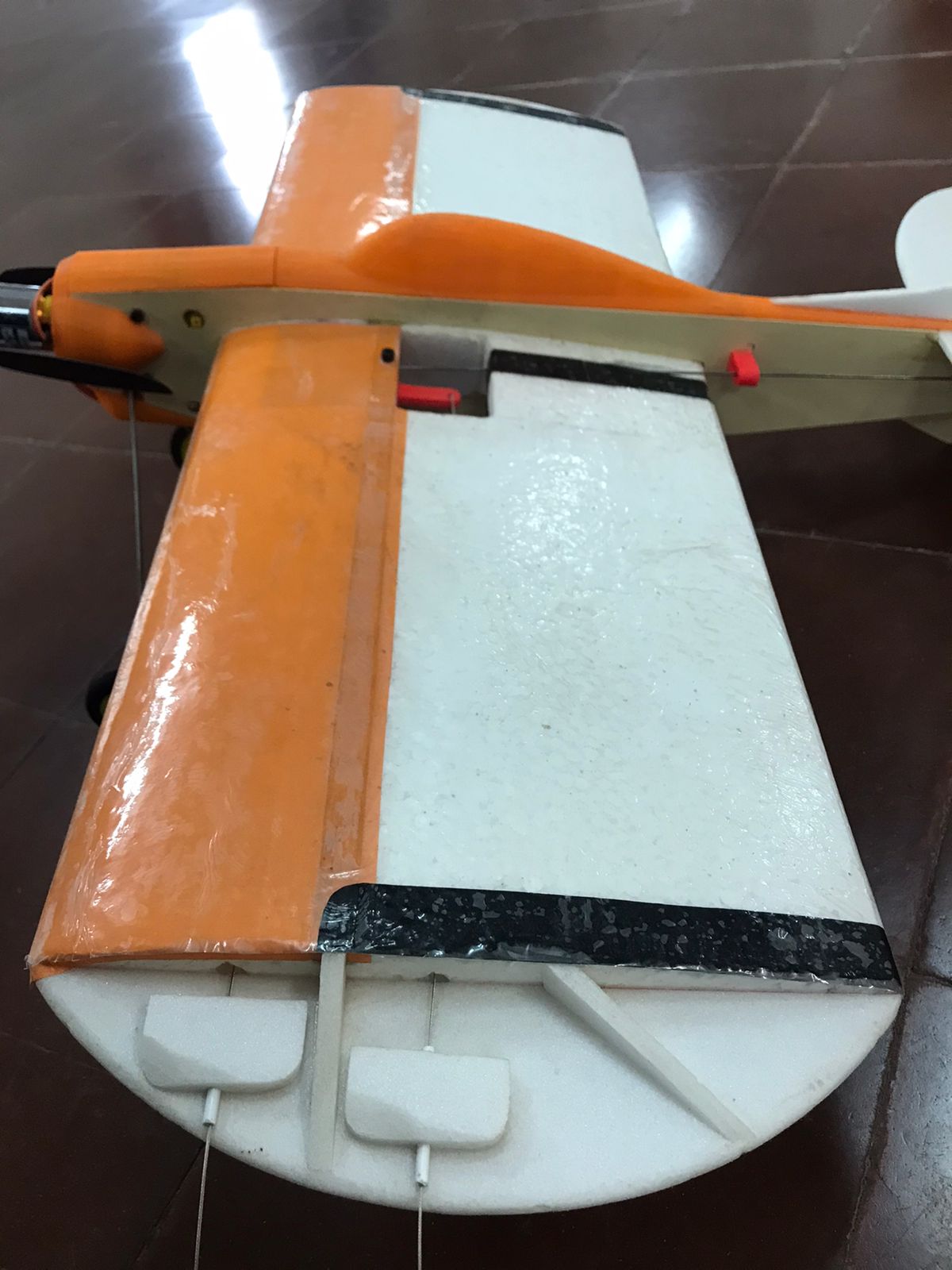

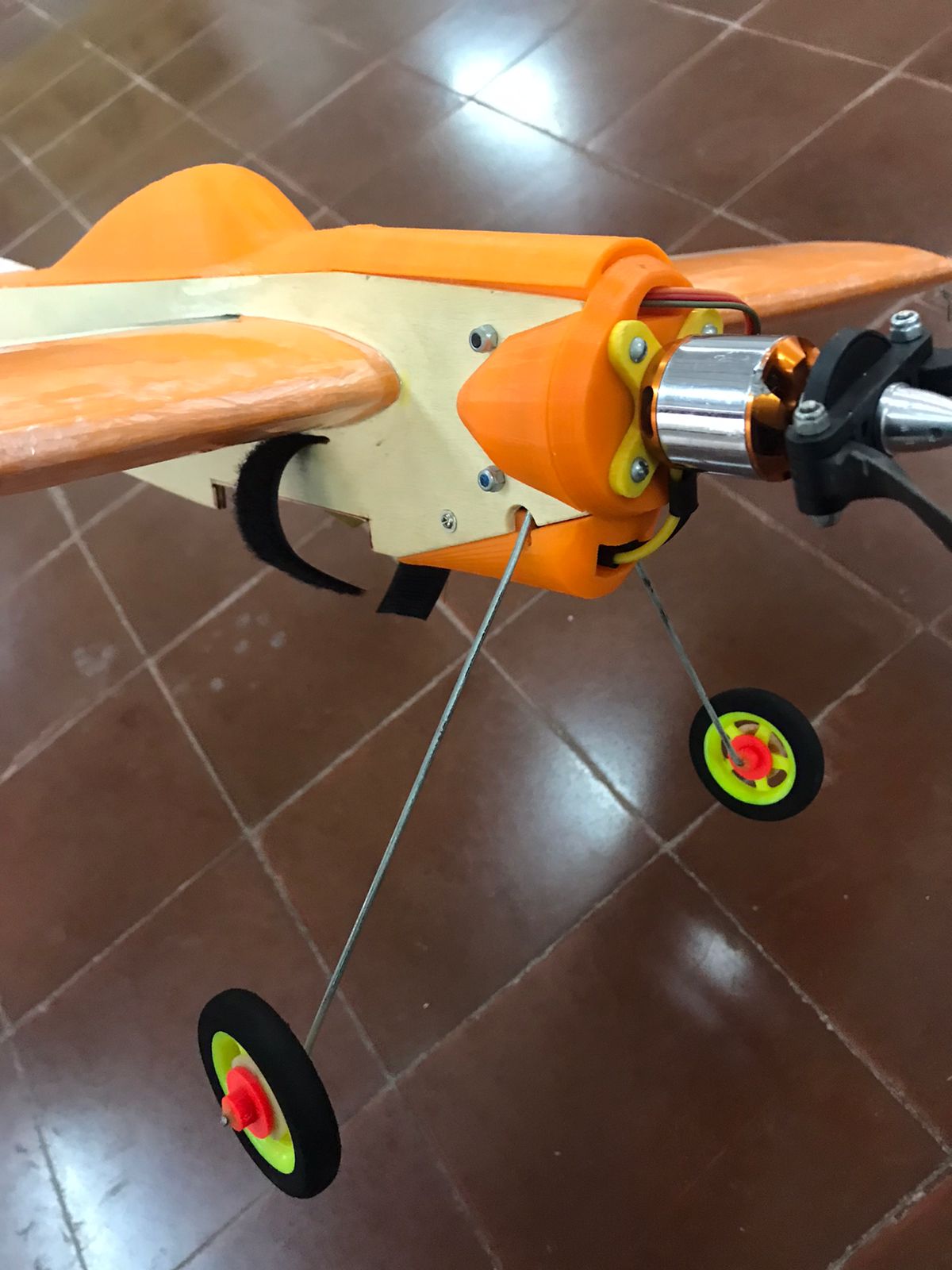

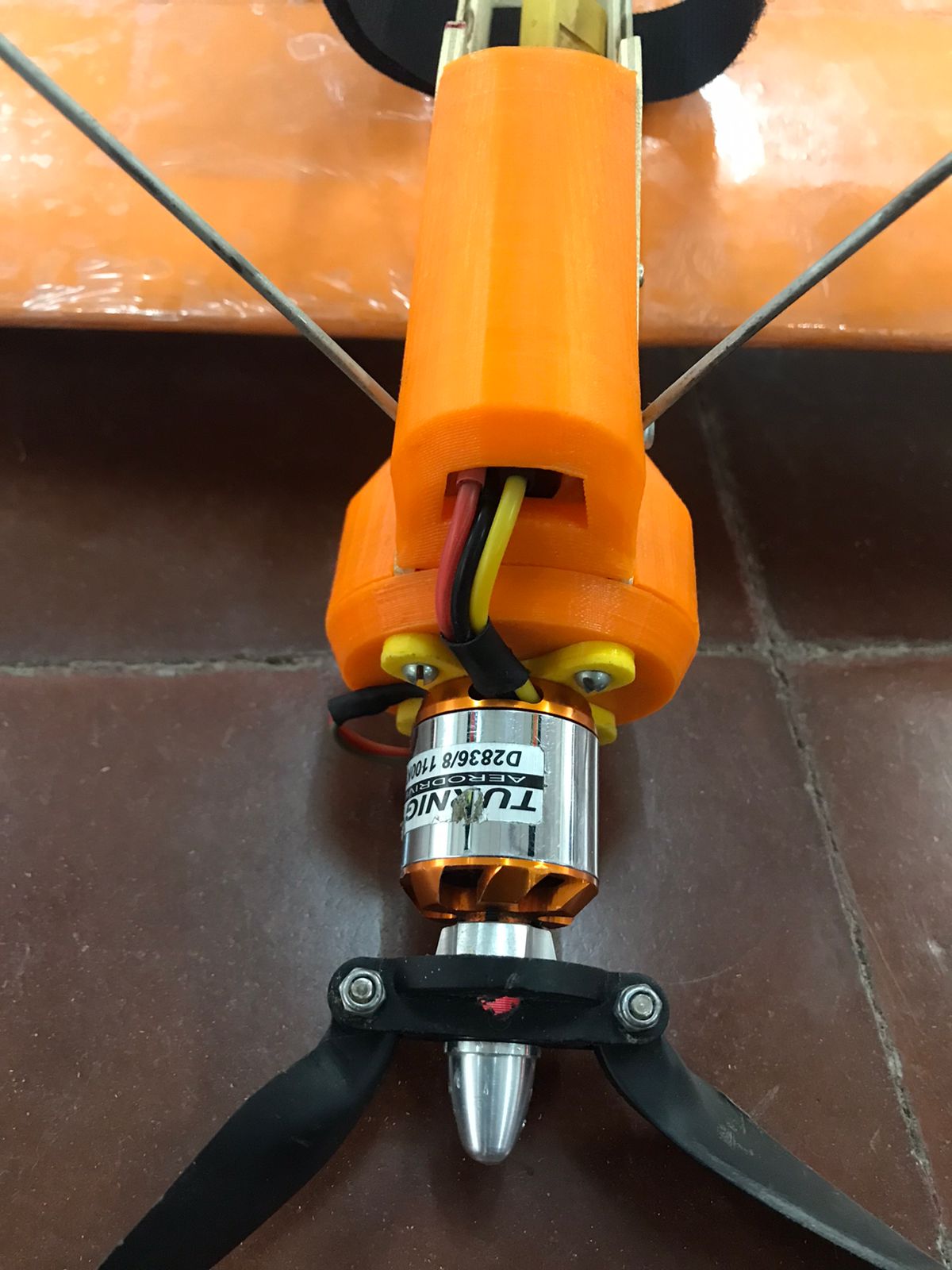

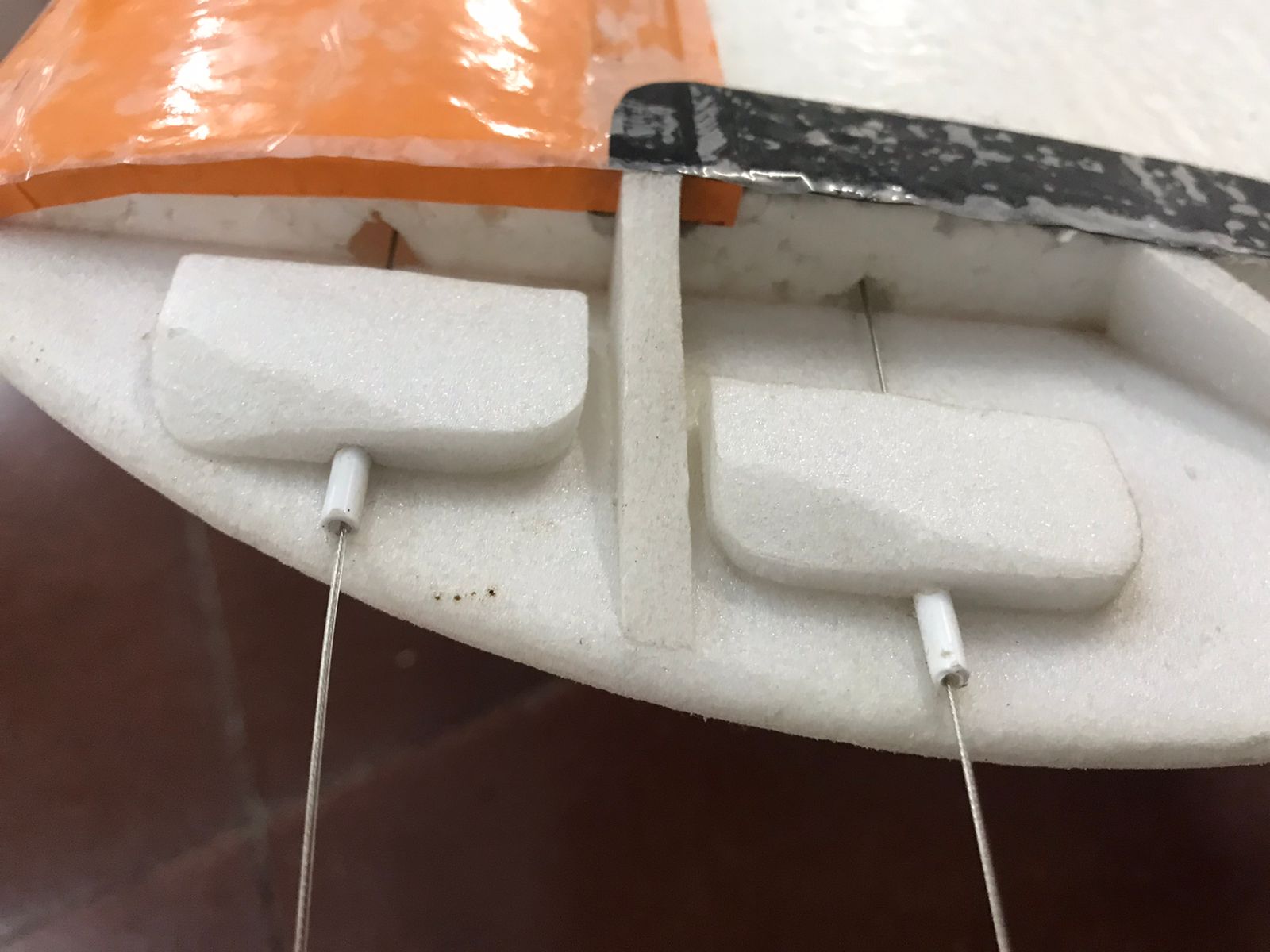

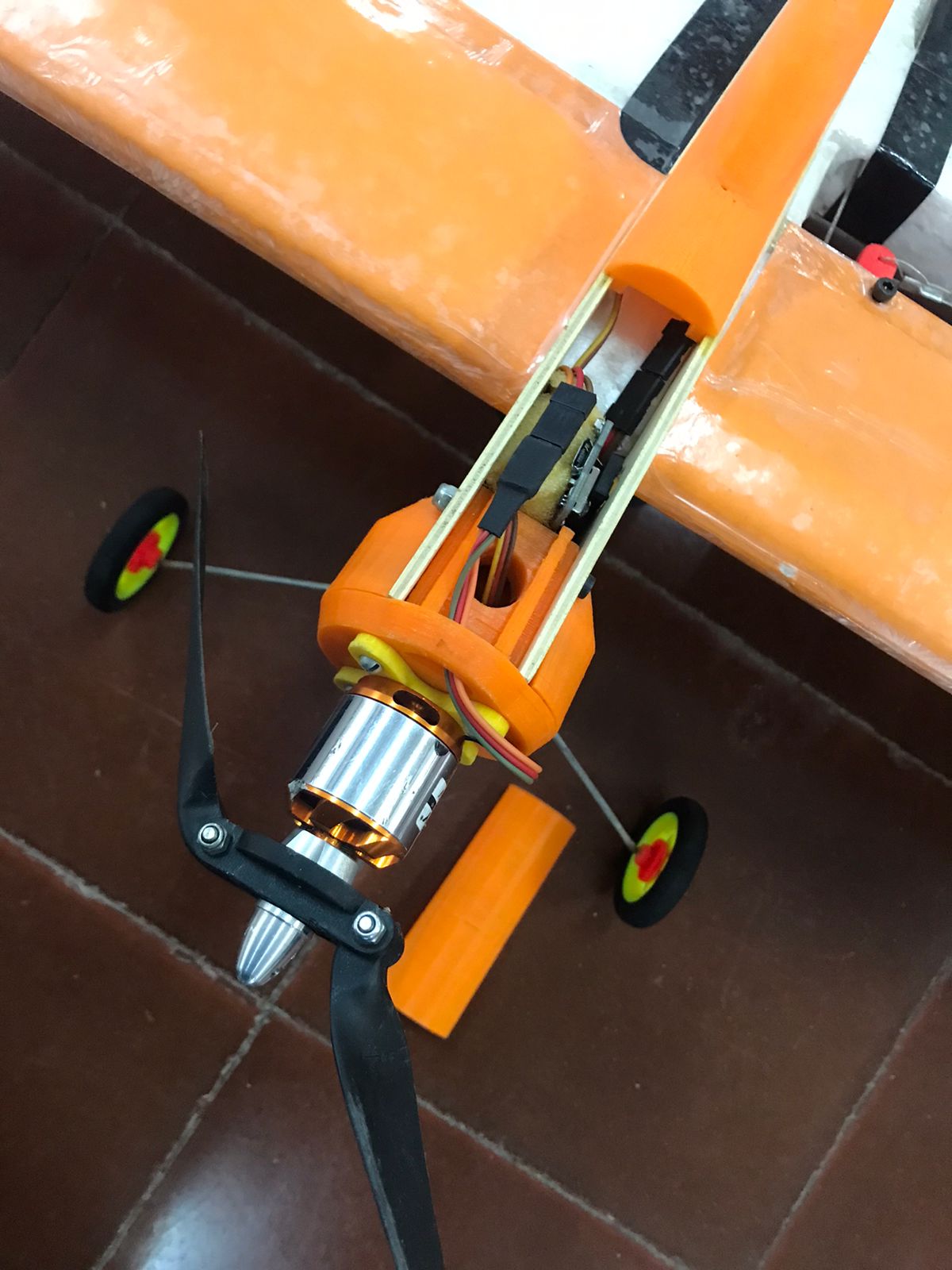

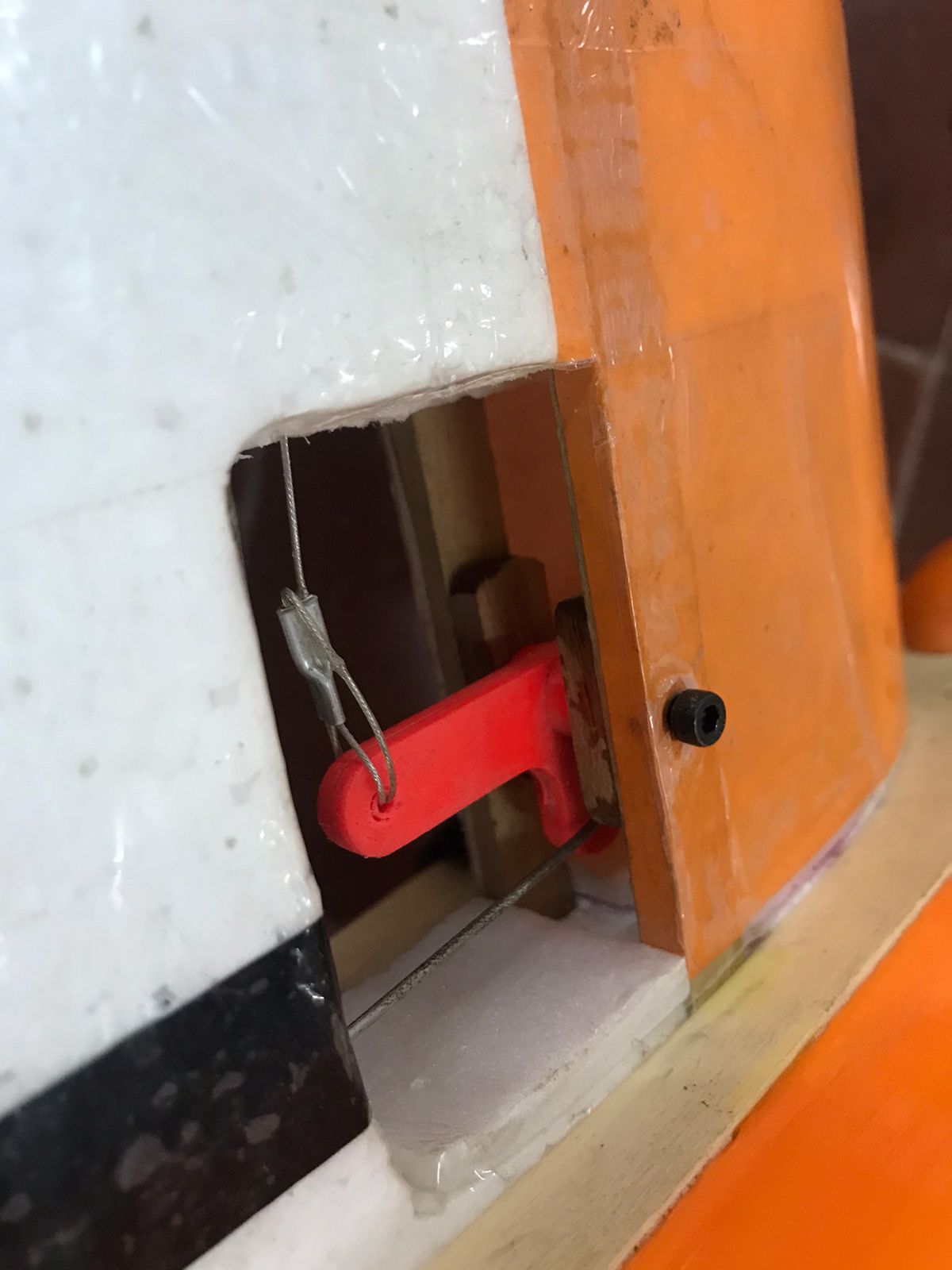

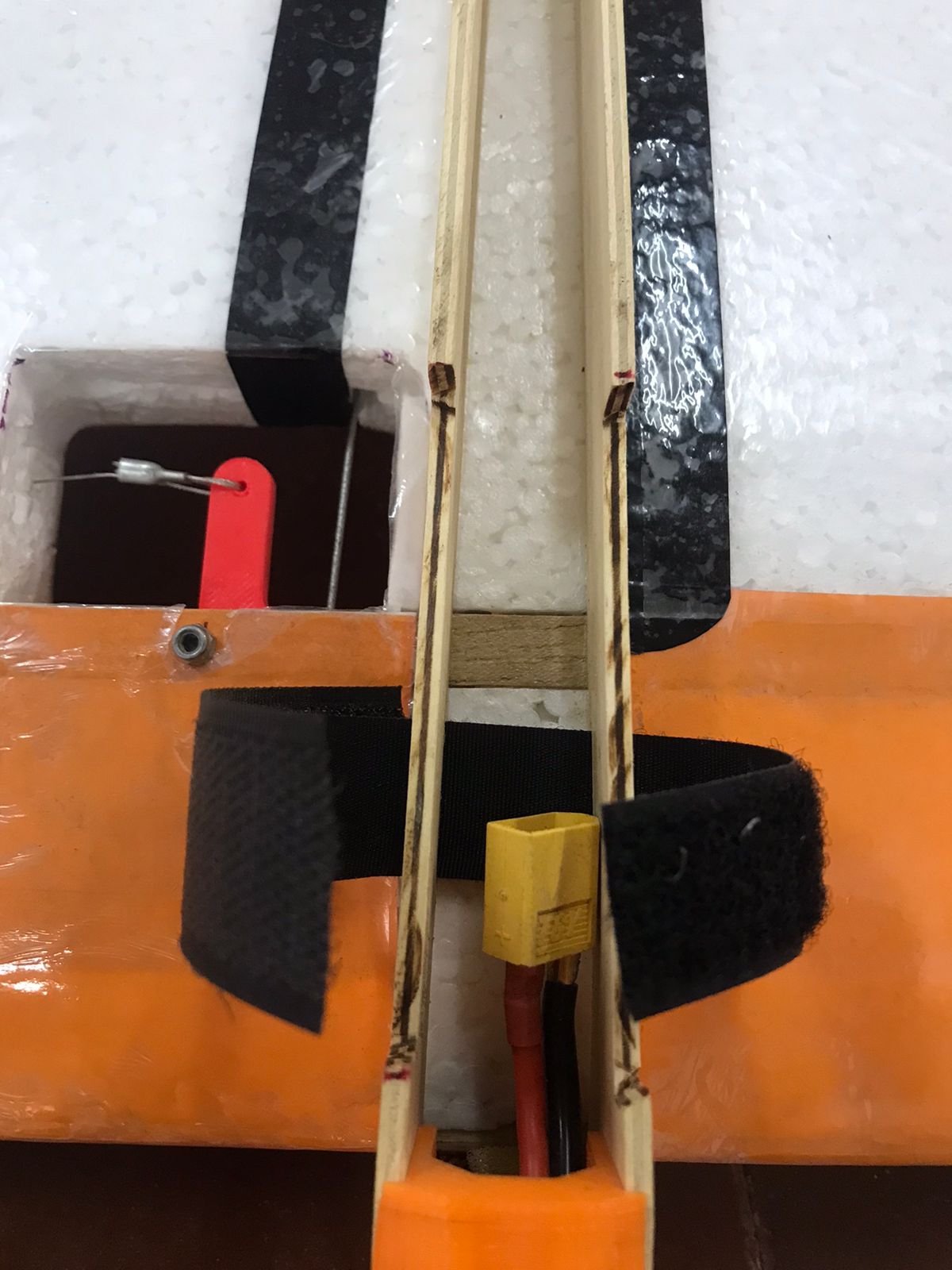

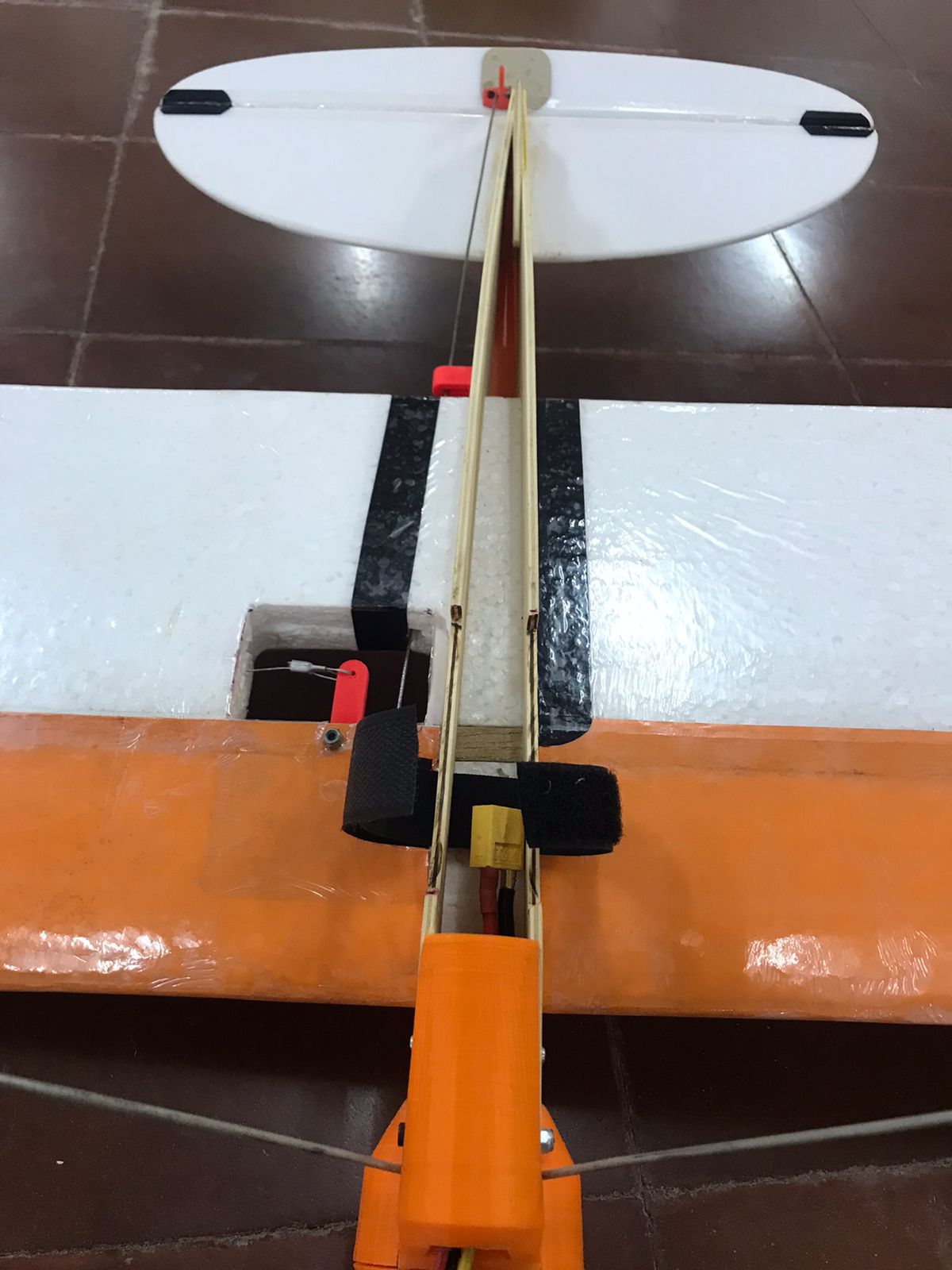

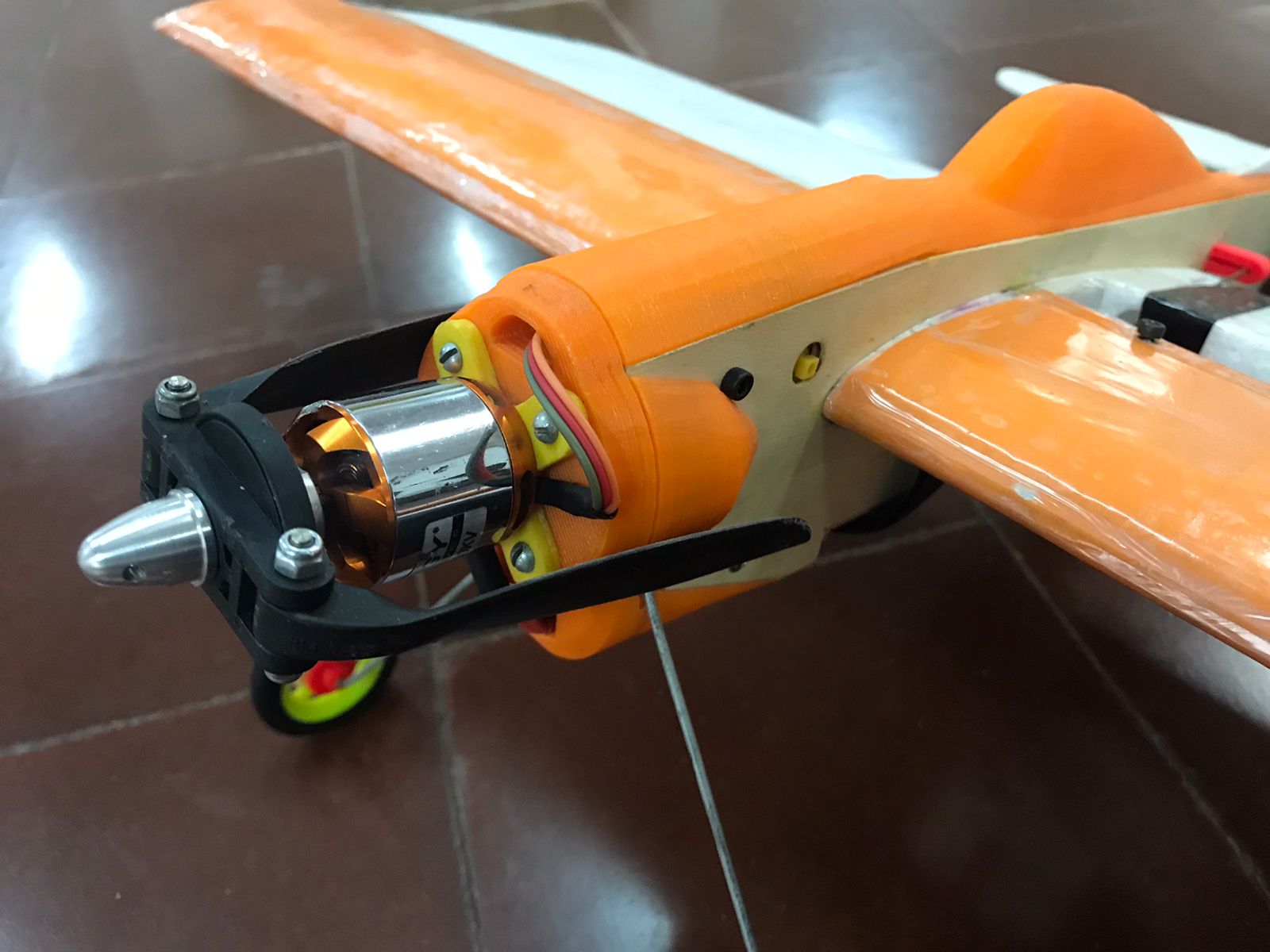

IMAGENES
VARIAS DEL "POLOS 3S"
Click en las miniaturas para ampliar
Para
consultas:
Carlos Perren 54 9 3492 52-2778
Cristian Scandalo 54 9 3492 64-0841
