              Esta nota, se basa en la publicación enunciada en el título, en la cual su autor, John Callentine, detalla como él  hace los bordes marginales (BM) de sus modelos "Caprice".
                No es una traducción literal, considerando que se compone
                de muchas imágenes de por sí muy ilustrativas, a
                pesar de lo cual se describen los aspectos principales del procedimiento
                en cuestión.

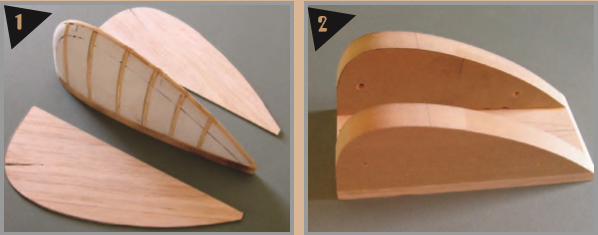

                En la imagen Nro. 1 se muestra un molde del borde marginal, realizado
                en foam pegado sobre una pieza de terciado de 3mm con la forma
                del BM.
                Sobre esa
                pieza así elaborada,  se  pegan tiras de madera balsa de 1.5 mm de espesor en forma longitudial sobre el borde y 6 "caps strips" perpendiculares, todas las cuales sirven para reforzar el conjunto.
                Sobre ese borde marginal de foam, se apoyarán las piezas
                de balsa que seran el enchapado
                (imágenes 1 y 3), las cuales se sujetarán
                con tiras de cinta de papel para darle la forma
                curvada correspondiente.


                En la imagen Nro. 2, se muestra el otro elemento que se utilizará
                al avanzar en la construcción. Consta de dos piezas de
                madera de 12 mm de espesor (puede ser fenólico) con la
                forma del perfil del BM pegadas sobre una base de madera o terciado
                de 3mm. El espacio entre ambas partes será igual al ancho
                de la base de foam más 6 mm aprox..



                    |

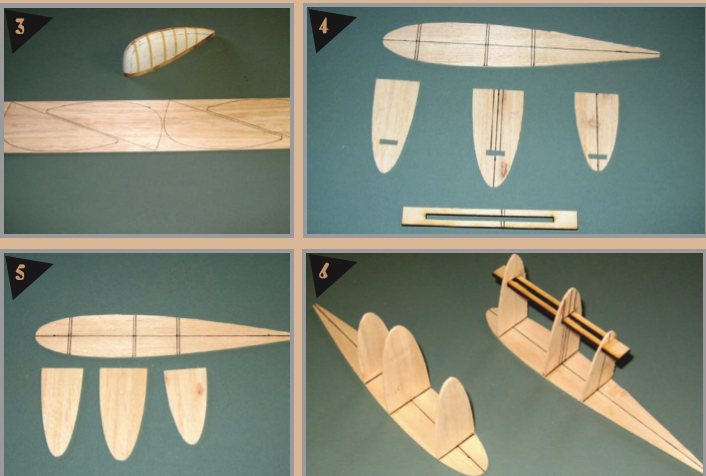

              En
                la imagen Nro. 4, se muestra una un perfil de la última
                costilla del ala en balsa de 3mm. En dicha pieza se marcan la
                ubicación de 3 lugares en ese perfil con la elaboración
                de 3 semi-costillas (imagen Nro. 4): las correspondientes a la
                semiala izquierda con los huecos en donde se insertará
                la salida de lineas regulable
                y en la imagen Nro.5 la de la semiala derecha.
                En la imagen Nro. 6 se muestran ambas piezas ya pegadas al perfil
                de balsa.

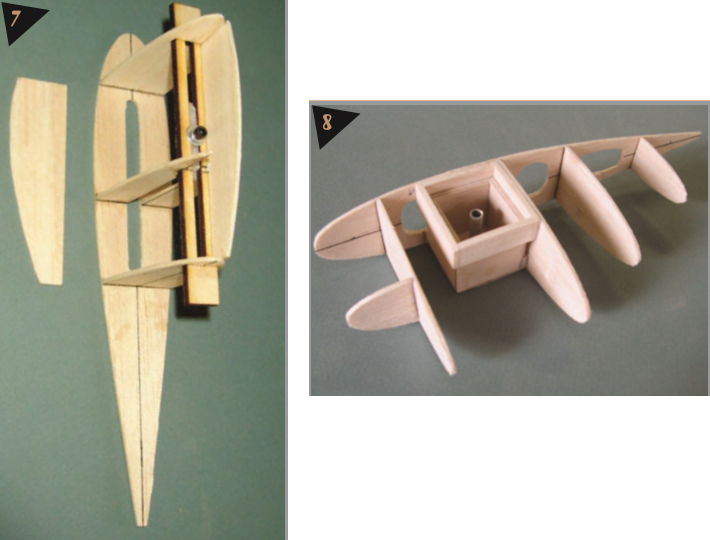

              En la imagen Nro. 7, se muestra la salida de lineas ya pegada y dos piezas en balsa de 3mm que ayudan a soportar dicho elemento.
                En la imagen Nro. 8 se ve la cajita
                para contrapeso ya pegada en el BM del ala externa.

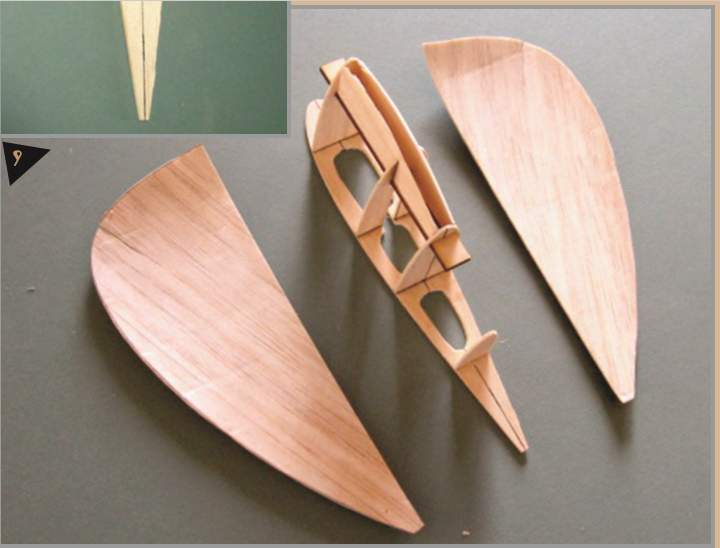

              En
                la imagen Nro. 9 se muestran los enchapados ya
                pre-formados, listos para ser pegados.

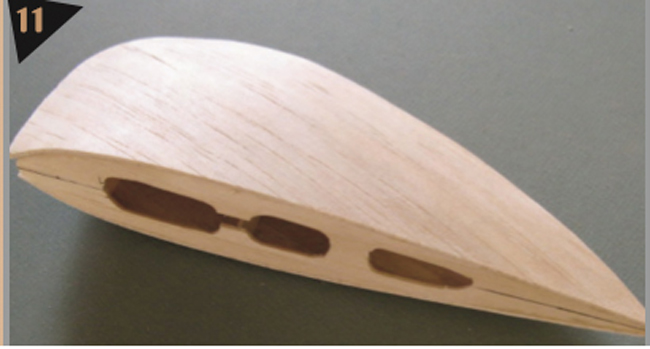

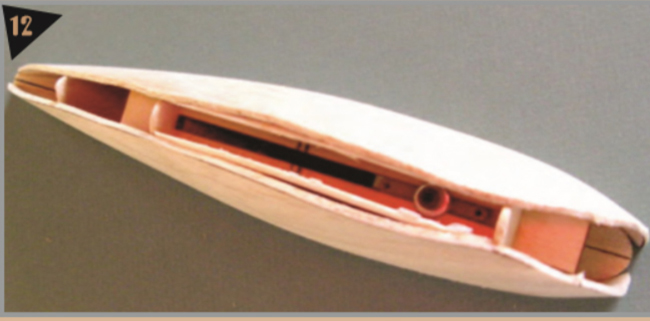

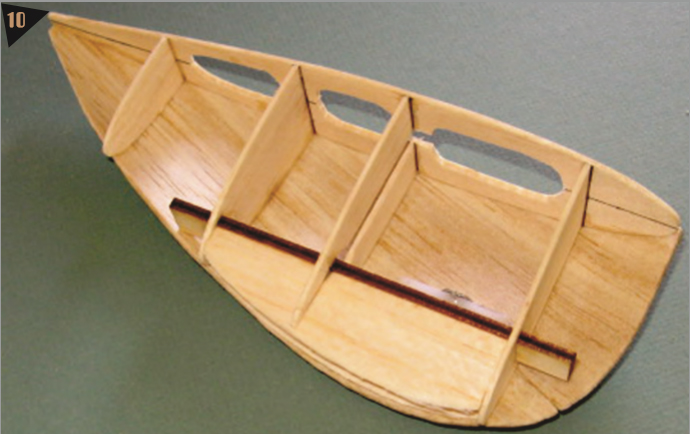

              Obsérvese en estas  imágenes, el enchpado ya pegado.

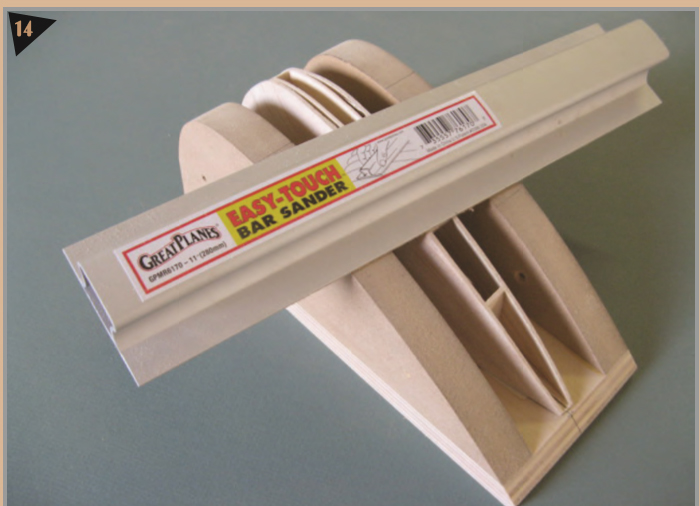

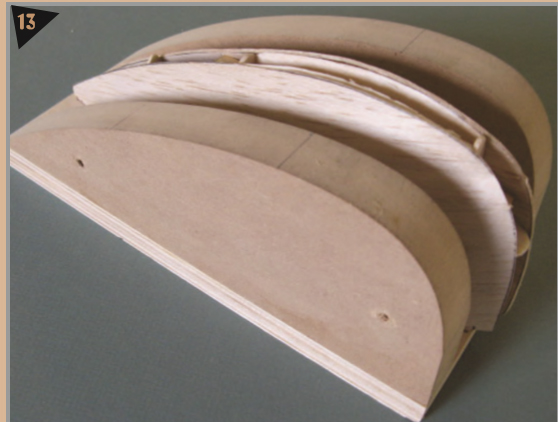

              Una vez pegado el enchapado, los borde así formados se colocan en el molde de madera (imagen Nro 13) que servirá para darle la forma exacta mediante lijado tal como se muestra en la imagen Nro. 14.

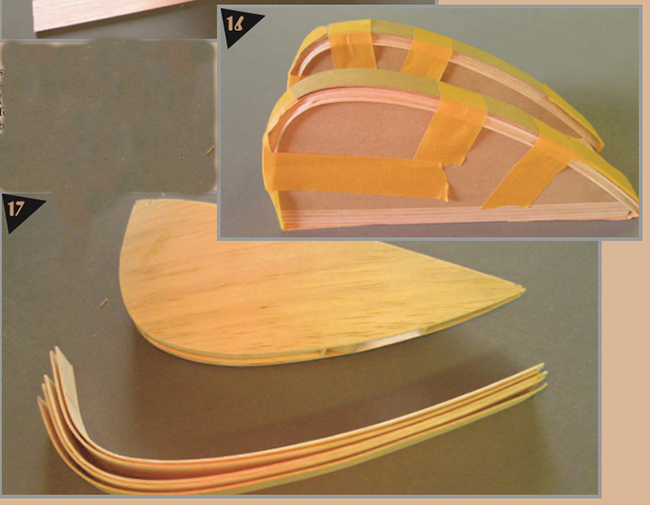

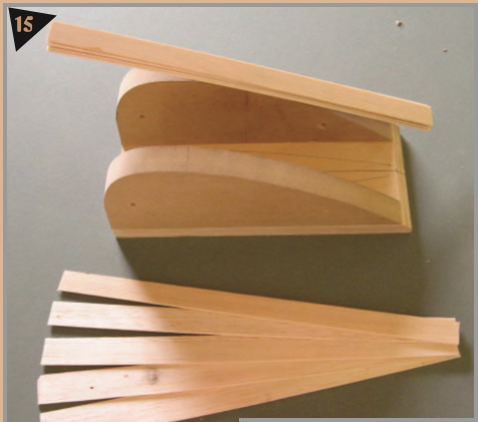

              En
                la imágenes Nro. 15, 16 y 17, se muestra cómo se
                forman las tiras de madera balsa que servirán para formar
                el laminado de los bordes.
                Se utiliza balsa de 1.5mm x 12mm de ancho.

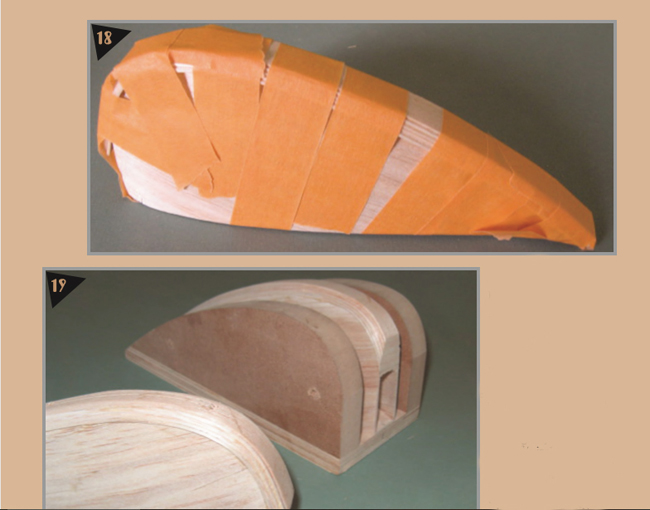

              Pegado
                del laminado ya formado como se mostró en las imágenes
                anteriores.

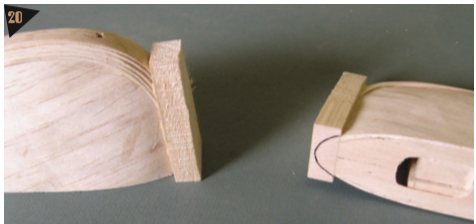

              En la imagen Nro. 20 se observa como se forma el frente del borde marginal, mediante el pegado de un bloque de madera balsa muy blanda.

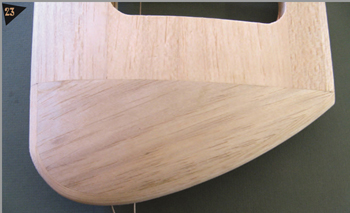

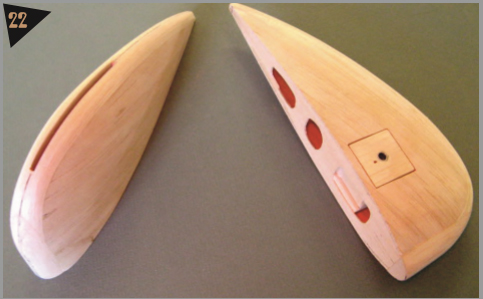

              Todo el conjunto se finaliza mediante lijado.
