MANUAL CARGADOR HYPERION

Importante: El original de este Manual, que acompaña al cargador, es la fuente de referencia oficial y definitiva. La presente traducción tiene por objetivo ayudar a su comprensión, pero no lo reemplaza.

 Advertencias:

 Los Cargadores EOS HYPERION han sido cuidadosamente diseñados con muchas características de seguridad incorporadas, tales como: Protección contra inversión de polaridad, alerta de error en la tensión de entrada, el recuento de celdas y advertencias de falta de coincidencia para las baterías de litio. SIN EMBARGO, ES LA RESPONSABILIDAD DEL USUARIO ASEGURAR QUE EL CARGADOR ESTA configurado y es utilizado de una manera SEGURA EN UN MEDIO AMBIENTE ADECUADO.

PRECAUCIONES

 • Asegúrese siempre de que el cargador está configurado correctamente para el tipo de batería a cargar. SIEMPRE encienda el cargador antes de conectar una batería a la salida o al balanceador.
• Asegúrese que el  conector de su batería de litio coincide con el tipo de multi-adaptador conectado al cargador.
• La carga en SYNC MODE debe comenzar con el estado de descarga de los packs muy cercanos entre sí.
• Asegúrese de que las baterías que se cargan son capaces de aceptar la tasa (A) de carga (rate) seleccionada.
• Nunca deje desatendidas las baterías en carga.
• Cargue sólo en un entorno resistente al fuego y sobre superficies no inflamables tales como el hormigón o ladrillo-
• No cargue cerca de materiales fácilmente inflamables.
• No cargue las pilas dentro de un modelo.
• La carga de aire libre se recomienda.
• Utilice sólo conectores de alta calidad de oro de 4 mm tipo “bullet” para la conexión del cable de carga de salida para el cargador. Consulte la sección "setup” (configuración).
• Aislar bien y regularmente inspeccione todos los conectores para eliminar la posibilidad de cortocircuito. Los daños causados por cortocircuito en la salida no están cubiertos por la garantía.
• Nunca permita a la carcasa del cargador ponerse en contacto con la carcasa de la fuente de alimentación de CA/CC cuando están encendidos.
• No deje caer o provoque otro choque en el cargador, ni lo someta a la humedad, la condensación o líquidos.
• No intente cargar baterías hechas de diferentes tipos de celdas, una mezcla de celdas viejas y nuevas, o celdas de un tipo no previsto para el cargador EOS.
• Nunca intente cargar celdas "no recargables".
• No abra la caja del cargador en cualquier circunstancia. Si lo hace se anulará la garantía.
• Mantenga el cargador alejado de los niños o mascotas en todo momento.
• NUNCA TRATE DE CARGAR UNA SOLA BATERÍA a través de ambos puertos de un cargador  DUO o 2x NET. (Ejemplo: una unidad de un “único" paquete 10S) ya que esto dañará el cargador, la BATERÍA Y ANULARA LA GARANTÍA.

¡LA SEGURIDAD ESTA POR DELANTE DE TODAS LAS OTRAS CONSIDERACIONES!

ADVERTENCIAS DE ALTO RIESGO DE CARGA:

Evite cargar las baterías en el interior. Si tiene que cargar en el interior, en caso de incendio podrían ocurrir accidentes a las personas o daños a la propiedad, por ello asegúrese de:
* Mantener la batería lejos de materiales inflamables (2 metros o más).
* Contener la batería en un contenedor pesado a prueba de fuego (como una caja de ladrillo).
* Siempre supervisar la carga.

Especificaciones y características:

• Con Balanceadores Hyperion LBA10/300 incorporados, con 300mA máximo balance por celda.
• Circuitos de balance con 12-bit de resolución para una precisión máxima.
• El STORE MODE (MODO DE ALMACENAMIENTO) para LiPo, LiFe y LiIo permite una rápido y sencilla carga/descarga al 60% ~ 70% de su capacidad para el almacenamiento adecuado de las baterías de litio, lo cual significa larga duración de la batería.
• CYCLE MODE para Lipo, Life, LiIo, NiCd y NiMH
• Función DISCHARGE (DESCARGA) incorporada.
• TCS - Selección de Capacidad Terminal durante la carga para acelerar la carga y/o aumentar la duración del Ciclo de Vida de la batería.
• TVC - Control de Voltaje Terminal para LiPo, LiFe, y PB.
• Visualización de datos a través de la pantalla LCD durante y después de la carga y el balanceo.
• Puerto USB de PC para actualizaciones de firmware.  Sistema de software PC control & Data

Suite, que permite un control total de la carga a través de PC, registro de datos, gestión de memoria, y mucho más.

• Puertos para Sensores de Temperatura y ajustes de paradas por temperatura (*)
• Control de amperaje de la Fuente de alimentación, para permitir la carga fiable con fuentes de alimentación de baja salida.
• Control de tensión de la Fuente de alimentación que actúa en conjunto con el Control de amperaje para asegurar que el cargador no sobrecargue una fuente de alimentación variable.
• Potencia Ajustable Compartida % entre salidas (DUO), cuando se usa una fuente de alimentación de baja salida.
• Cable de Entrada con conectores de 4 mm Macho + Pinzas.
• Juego de cables de salida incluido, con conectores de 4 mm.
• Ventiladores controlados por termostatos Integrados.
• Pantalla LCD Amarilla retroiluminada de 16-caracteres para visualización de datos. De alta visibilidad en todas las condiciones.
• 20 posiciones de memoria definibles por el usuario por puerto (40 en total para el DUO). Almacenamiento ilimitado y carga de la memoria a través del software EOS suite.

* Sensores de Temperatura disponibles por separado: # HP-EOSTMPSEN

** Las actualizaciones del Firmware sólo estarán disponible si/cuando las mejoras sean liberadas en el futuro.

HYPERION NO ACEPTA NINGUNA RESPONSABILIDAD POR DAÑOS O LESIONES QUE OCURRAN POR EFECTUAR CARGA EN INTERIORES, u otro tipo de ACTIVIDAD DE ALTO RIESGO.

                                                                       0720i-NET3-AD          0730i-NET3

Charger Output Ports                                                  1                              1
Max Watts Output per port w/DC Input                     150                              550
Max Watts Output per port w/AC Input                     90                               n/a
DC Input required for max watts output                    13.5V+                          24V+
Max Current Output (A) per port                               20                               30
Discharge Watts Limit per port                                 50                               40
Discharge Current (A) Limit per port                            5                                 5
DC Input Voltage Range                                10.5V~15.0V                          10.5V~29.0V
AC>DC PS for Max Watts Output                            n/a                              24V+,  700W+
Lead-Acid DC Input Suggested                         12V Deep-Cycle                24V Deep-Cycle
Max Lipo/LiFe/LiIo “S” per port                                  7                                   7
Max Lipo/LiFe/LiIo “S” via SYNC MODE                         14                               14
Max PB (lead-acid) Cells per port                                12                               12
Max NiCd/NiMH Cells per port                                      16                               16
Built-In USB with included cable                                 yes                              yes
Charger Control/Editing via PC Software                   EOS Suite                  EOS Suite
Charge Logging/Tagging via Software                      EOS Suite                  EOS Suite
Firmware Upgradable                                                 yes                              yes
Temp Sensor Port (sensor is option)                             yes                              yes

Configuración General (Setup) y Notas

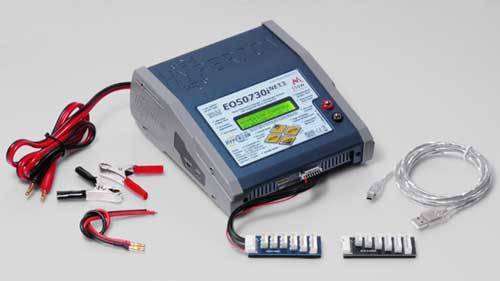

 Los cargadores EOS NET / DUO vienen con conectores de 4 mm de tipo “bullet” machos ('ficha banana') conectados a los cables de potencia de entrada.

Estos cables son apropiados para unirse directamente a la mayoría de las unidades de alimentación de alta calidad AC-DC, tales como el BK Precision (EE.UU.) el modelo 1692 (15V, 40A, 600W). También se incluyen terminales que se combinan con conectores de 4 mm tipo “bullet” hembra, para conectar directamente a baterías de 12V ~ 24V de plomo-ácido.

  También se suministra un  Conjuntos de cables + Conector macho de de 4 mm (# HP-EOSOUTCORD) para la salida. Cuidadosamente suelde su conector de batería preferido a los extremos libres, con la polaridad correcta Rojo (+) / Negro (-). Si usted coloca cables de salida adicionales, tenga en cuenta que el diámetro mínimo del cable interior debe ser de 2,5 mm (calibre 14) y la longitud máxima del cable es de 30 cm (12 ").

     Es sumamente importante que usted use una  batería de plomo-ácido de automóvil totalmente cargada en el INPUT (o mejor, una batería marina de “ciclo profundo”),  o una fuente de alimentación AC-DC de alta calidad. Consulte la Ficha en la tabla de la página # 1 para Fuentes de alimentación AC> CC recomendadas.

Cuando se realice la carga de baterías de alto voltaje y alta corriente,  la fuente de alimentación debe cumplir o superar nuestras recomendaciones. Nótese que las funciones de control de la fuente de alimentación le permiten usar en forma fiable fuentes de alimentación con calificaciones más bajas, pero  en consecuencia la producción total de potencia del cargador será limitada.

     Si usted continúa con problemas de carga después de confirmar que los cables de entrada y salida están conectados correctamente y son de los materiales adecuados, conecte el cargador a una batería de automóvil. Muchos problemas están asociados con la mala calidad o la insuficiencia de conmutación de la fuente de alimentación AC-DC. Utilice el control de la carga de la fuente de alimentación, según sea necesario para reducir la carga en la fuente de alimentación, o mejore la fuente de alimentación.

     Si después de leer detenidamente las siguientes páginas sobre el uso, usted tiene alguna dificultad para usar el cargador, consulte la guía para la solución de problemas y los términos de la garantía al final de estas instrucciones. Lo mejor es revisar cuidadosamente el cargador antes de hacer un reclamo, problemas en la instalación, el cableado, o fuente de alimentación son mucho más comunes que defectos en el cargador. Cargadores devueltos por el usuario y se comprueba que no está defectuoso, no sólo se devuelve al usuario a expensas del usuario y también puede incurrir en un costo por el servicio.

Posiciones de memoria para la carga, y ajustes por tipo de batería

Diez posiciones de memoria en cada canal le permiten definir y almacenar los parámetros para cargar sus paquetes, tales como TIPO de  Batería (BATTERY TYPE) [NiMH, NiCd, LiPo, LiIon (LiIo), LiFePO4 (LiFe), ácido de plomo-], Capacidad de Batería (CAPACITY), nivel de carga (RATE), tensión de corte (Cutoff Voltage), la temperatura, etc.

CARGA DE LA BATERÍA

(Ejemplo: Batería LiPo con conector para balancear.)

Botón MODE (MODO): Antes de la Carga/Al inicio de la Descarga: Se desplaza entre los menús para la Memoria (de carga), CONFIGURACION DEL USUARIO (USER SETUP), para ver los Datos (DATA VIEW), BALANCEADO (BALANCER)

Botón MODE (MODO) también selecciona los modos SOLO y SYNC para los paquetes de carga de más de 6S

Botón MODE (MODO): durante la Carga/Descarga: Se desplaza entre la Visualización de Modos: memoria (MEMORY), la visualización de datos (DATA VIEW), y  Pantallas de Vista rápida (DATA QUICK VIEW).

Botones UP y DOWN (ARRIBA/ABAJO): permiten el desplazamiento para hacer ajustes en los menús, visualización de datos (DATA VIEW) y para seleccionar valores para la Configuración.

Botón ENTER: incorpora los cambios en los ajustes /inicia la carga/detiene la carga

CH: Selecciona la pantalla que está leyendo: Port # 1 o # 2 (cargador de dos pantallas)

 SECUENCIA de CONECCIONES    (¡Ejecutarla siempre en el orden aquí indicado!)

– Conectar el cargador a la batería de 12 VCC. ¡Ojo con la polaridad! (o a la corriente de la pared, si es un NET AC-DC).

– Encender el cargador. ¡Muy importante! No conectar baterías ni nada al cargador “apagado”.

– Conectar el adaptador para balancear al cargador, si se va a cargar una LiPo.

– Conectar los cables para balancear de la LiPo al adaptador. Para evitar olvidarse de conectarlo, es mejor primero conectar la ficha de balanceo.

– Conectar los cables de carga de la LiPo al cargador. ¡Ojo con la polaridad!

Nunca conectar nada al cargador apagado.

Es MUY importante que los dos juegos de cables (para balancear y los de carga) estén conectados.

USE SIEMPRE EL BALANCEADOR AL CARGAR LOS PACKS de LiPo, ¡por SEGURIDAD!

Después de finalizada la carga siempre observe el siguiente procedimiento:

-Primero desconecte los conectores de la batería del cable de salida del cargador.

-Después desconecte el cable de salida del cargador.

-Finalmente apague el cargador.

Procedimiento para definir y almacenar parámetros

Después de la pantalla de bienvenida, el cargador se iniciará y mostrará la posición de memoria utilizada más recientemente. En las memorias siempre hay algo cargado, uno variará los datos según lo que se necesite.

Pulse el botón CH (solo en el cargador de dos pantallas) para seleccionar la pantalla que el cargador o el puerto que está leyendo, '1 y 2 'se muestra en la parte superior, esquina derecha

Al pulsar ENTER una vez la posición de memoria comenzará a parpadear. Los valores intermitentes se puede cambiar con las teclas UP/DOWN (ARRIBA/ABAJO).

Mientras la posición MEM está destellando, presione DOWN para desplazarse por las diez posiciones de memoria disponibles.

Vuelva a pulsar ENTER para confirmar la posición de memoria que desea utilizar, al llegar a la misma.

En la pantalla de la memoria, ahora presione DOWN para llegar a BATT TYPE, presione ENTER para iniciar la intermitencia de BATT TYPE, para la selección.

Presione DOWN hasta que vea el tipo de batería deseado (Li-Po, en este caso). Pulse ENTER para confirmar.

Presione DOWN nuevamente para llegar a BATT VOLTS y seleccionar el “voltaje del pack”, que debe coincidir con el de su batería. Pulsar ENTER para que comience a parpadear y entonces pulsar DOWN hasta llegar al voltaje del pack que ha sido conectado, allí pulsar ENTER para confirmar.

NOTA: la pantalla del cargador muestra tanto el voltaje de la batería como la cantidad de celdas en serie (S) en esta pantalla, comparando con el voltaje y tipo de batería que usted ha elegido. Si el número de celdas y el voltaje no coinciden con el de su batería, habrá elegido un “WRONG BATTERY TYPE” (batería incorrecta). Utilice la tecla UP para llegar a BATT TYPE otra vez, y restablecer BATT TYPE correctamente.

Presione DOWN para llegar a BATT CAPACITY (CAPACIDAD), presionar ENTER para hacer parpadear el valor de mAh y ajustarlo con las teclas UP o DOWN hasta que coincida con la batería, en incrementos de 100mAh (hasta un máximo de 50.000 mAh). Pulse ENTER para confirmar.

NOTA: si, por ejemplo, su batería es de 730mAh, se puede asumir que se trata de 700mAh. La velocidad de carga común para una LiPo es 1C de la capacidad (igual a 0,7A para un ajuste 700mAh).

 Presione DOWN para llegar a CHG CURRENT (corriente de carga). El máximo permitido para la velocidad de carga de polímero de litio (Li-Po 3.7v/cell) es la opción predeterminada 2C, pero seleccionable en la configuración de usuarios (USER SETUP), es posible setear en LIPO MAX C desde 1C hasta 5C. (Ver el capítulo Selección de Modos)

¡ATENCIÓN! Como para otros tipos de celdas no hay restricción hasta el límite máximo de amperios del cargador, asegúrese de saber lo que el ajuste CHG CURRENT va a aplicar a la batería.

 Presione DOWN para llegar a la temperatura de corte (TEMPERATURE CUT-OFF). Se debe instalar el sensor (que es un artículo opcional), es utilizado por los usuarios avanzados para cargar baterías NiMH. El seteo por default es de 50 grados Celsius.

 Pulse DOWN para llegar a TEMPORIZADOR DE SEGURIDAD (SAFETY TIMER)- ajustable entre 20 y 300 minutos. La alarma sonará de después de transcurrido el tiempo seleccionado para la carga. Establezca el tiempo alrededor del 30% más de lo que debería necesitar el paquete para ser cargado. Tenga en cuenta que un paquete mal equilibrado puede tomar más tiempo de lo normal para completar la carga, por lo que no conviene establecer un tiempo demasiado justo. Un pack LiPo que es cargado en 1C podría tardar hasta 120 minutos en completar su carga, por lo que colocar el temporizador en alrededor de 160 a 180 minutos es lo más apropiado. Observación: a pesar de que otros controles de seguridad basados ​​en la capacidad y el voltaje también están activados, la carga nunca debe ser dejada sin atención.

 Pulse DOWN para llegar a TCS CAPACITY  (CAPACIDAD TCS) Para las baterías LIPO y LiIon Terminal Capacity Selection está disponible desde el 50% al 100% de la capacidad del pack. Durante la carga el cargador estima continuamente la capacidad en el pack y cuando su  porcentaje seleccionado de TCS es alcanzado, podrá dar por terminada la carga o bien emitir un sonido de advertencia (y continuar cargando), dependiendo de la opción que usted ajustó para TCS END ACTION (Finalización de TCS). Vea al final del manual para más detalles sobre TCS.

Presione tecla DOWN para llegar a TCS END ACTION (Finalización de TCS). Las opciones son CONTINUE y STOP. CONTINUE es el valor predeterminado. En este caso, cuando el porcentaje de TCS es alcanzado por ajustes realizados entre el 50% y el 95% , el cargador emitirá un sonido “beep” 10 veces, pero continuará cargando hasta llegar al 100% Si TCS END ACTION está ajustado en STOP el cargador detendrá la carga en el punto en el que TCS ha sido establecido y, si el balance de las celdas ha sido completado, aparece COMPLETE (END) en la pantalla y se escucha el sonido de finalización que se haya elegido (o continúa el balanceo hasta finalizar el mismo y entonces se escucha el sonido de finalización).

Presione DOWN para llegar a TVC = YOUR RISK! NUNCA se debe cambiar esta configuración por defecto de 0 mV, a menos que haya leído detenidamente y comprendido la información sobre la función de TVC contenida en este Manual, y acepta completamente las consecuencias y todos los riesgos!

 Presione la tecla DOWN hasta llegar a DISCHARGE AMPS (Amperaje de Descarga) Si usted está descargando, podrá ajustar la corriente de descarga aquí. Observe que, dependiendo del voltaje del pack, la corriente que usted puede ajustar podría no ser obtenible si el total de: volts (V) multiplicado por la corriente (A) excede los 40W

Presione tecla DOWN hasta llegar a DISCHARGE VOLTS (Voltaje de Descarga) por celda. Las LiPo solo podrán ser descargadas para almacenamiento, así que le recomendamos que use el STORE MODE (Modo Almacenamiento) para eso. De lo contrario usted tendrá que estar seguro del ajuste de Volts por celda que ha realizado, según su tipo de batería. La sobredescarga podrá dañar la batería.

Al presionar la tecla DOWN (ABAJO) por última vez regresará a la pantalla MEMORY SELECT (Selección de Memoria).

Arranque

Ahora, manteniendo pulsada la tecla ENTER durante dos segundos o más se iniciará el proceso de  carga (CHARGE), almacenamiento (STORE), descarga (DISCHARGE) o ciclado (CYCLE) (seleccione la opción deseada con las teclas UP/DOWN) para baterías LiPo, LiIon, y LIFE, no importa en que pantalla de MEMORY (CHARGE) usted se encuentre. Además, si el circuito compensador está conectado, el Modo  SYNC está disponible a través de la tecla ENTER (pulsación corta) y las teclas de flecha  UP/DOWN (ARRIBA/ABAJO).

 Con "START CHARGE SOLO MODE" seleccionado, mantenga pulsada la tecla ENTER durante 2 segundos. Luego mantenga presionada la tecla ENTER de nuevo y  en el cargador se podrá leer ** BATTERY CHECK ** y luego le pedirá que confirme el número de celdas en el paquete de baterías. Pulse ENTER (pulsación corta) por última vez para iniciar la carga. (Si está conectado el balanceador, una cuenta regresiva de 10 segundos se producirá y a continuación, se produce el inicio automático). Si la función TVC está ajustada a otra cosa que no sean los 0mV predeterminados, el valor de TVC elegido se mostrará en la pantalla durante unos segundos antes de que la carga comience. SI el ajuste de TVC no es como usted lo desea (SE RECOMIENDA el ajuste por defecto), oprimir tecla STOP (parada) y reiniciar el ajuste de TVC, a continuación, empezar la carga de nuevo. (Ver los detalles sobre la función de TVC)

Nota: Si el paquete LiPo no está conectado al puerto del balanceador, en el cargador se leerá NO BALANCER (NO BALANCEADO). La elección de NO BALANCER vs. SOLO MODE es automática, dependiendo de que el pack esté conectado, o no, al puerto de balance.

Parada: Si mantiene presionado ENTER (2 segundos) en cualquier momento durante la carga de una batería se detendrá la carga (o descarga, etc. ...).

Selección de Modos

 Antes de que las opciones Carga/Descarga/Store sean puestas en marcha, pulsando el botón MODE podrá desplazarse por las pantallas MEMORY  (Memoria), DATA VIEW (Ver los Datos), BALANCER (Balancear) y el USER SETUP (Configuración del Usuario), lo que le permite cambiar los parámetros a su gusto

 Durante la Carga/Descarga/Store, pulsando el botón MODE le permitirá desplazarse por las pantallas MEMORY (memoria), BALANCER (Balancear), QUICK VIEW DATA (Vista Rápida de Datos), OPERATION (Operación) y FINISH DISPLAY (Fin de las visualizaciones)

 * MEMORY (MEMORIA) – Un pulso corto en las teclas UP/DOWN  (ARRIBA/ABAJO) para desplazarse por los datos presentados. En la parte superior de la pantalla de memoria  (mostrando C: A), usted puede pulsar ENTER y ARRIBA/ABAJO para cambiar la corriente de carga si lo desea. También puede aplicar un pulso LARGO (2 segundos) en la tecla UP para ver todas las pantallas presentadas a su vez en los intervalos de dos segundos.

 * BALANCER (BALANCEADO) –Con los botones ARRIBA/ABAJO verá información detallada sobre el equilibrio de las celdas, y las tensiones de cada celda.

 * QUICK VIEW (Visualización rápida) - Muestra la siguiente información útil en una sola pantalla:

    CAPACITY (CAPACIDAD) mAh/h (carga "C" o descarga "D")

    INPUT VOLTAGE (Voltaje de entrada) (Vi)

    PACK VOLTAGE (Voltaje del pack) (V)

    CHARGE CURRENT (Corriente de carga) (A)

    CAPACITY (CAPACIDAD) (%) del pack en ese momento.

DATA VIEW  (Vista de datos)

Pulse el botón MODE hasta llegar a la pantalla DATA VIEW (visualización de datos). Pantalla de visualización de datos (Data View Display). Use la tecla ARRIBA o ABAJO para desplazarse a través de la diversa información presentada:

INPUT (ENTRADA) * - voltaje de entrada, desde la fuente de alimentación

OUTPUT (SALIDA) * - tensión de salida del cargador mientras carga, o el voltaje del pack mientras está conectado pero no recibe carga

* BAT. RES - resistencia interna (IR) de la batería en miliohms. (El dato es más preciso cerca de la finalización de la carga. La temperatura afecta las lecturas)

* TEMP y PEAK T. (TEMPERATURA Y TEMP PICO) - Temperatura actual y temperatura máxima registrada durante la carga (requiere un sensor de temperatura opcional)

* CHARGE TIME, CAP IN - TIEMPO DE CARGA, corriente de carga

* PEAK V - La tensión de carga máxima (VOLTS)

DISCHARGE TIME, CAP OUT – Tiempo de descarga, corriente de descarga

AVG.V, CYC – Voltaje promedio de la carga, información del ciclo

BALANCER MODE (MODO BALANCEADO) (Baterías de litio solamente)

 Se efectúa con una batería de litio que tenga el conector de equilibrio colocado. Conecte el cargador a una adecuada Fuente de alimentación DC, y conecte los conectores principales y los de equilibrio de su pack de baterías al cargador, como se describió anteriormente.

 Pulse el botón MODE hasta llegar a la pantalla del modo BALANCER (BALANCEADO).

 * Presione el botón DOWN una vez para llegar a la pantalla SELECT VOLTAGE (Selección de voltaje). Esta pantalla muestra una tensión muy precisa de cada celda del  paquete. Verá [1CL] arriba a la derecha, y un voltaje que se muestra debajo, con tres decimales, por ejemplo: 3,982.

* Pulsar la tecla ENTER para que el [1CL] comience a parpadear, y UP para ver el voltaje de la segunda celda, tercera celda, etc. ...

* Cuando usted ha visto la tensión de la última celda en el paquete, presione DOWN para llegar a la siguiente pantalla:

      AVG. V muestra el voltaje promedio en cada celda, a través de todo el paquete.

      V. GAP muestra la diferencia de voltios entre la celda más alta y más baja en el pack

 * Pulse el botón DOWN (ABAJO) para llegar a la siguiente pantalla, que muestra el voltaje de cada celda en el paquete, con dos decimales (x.xxV).

 Pulse ENTER durante dos segundos. Verá BALANCE START/SOLO MODE (INICIO DE BALANCE /MODO SOLO) - Modo SYNC (MODO DE SINCRONIZACION)

 --- Si usted está usando solo un puerto. Utilice UP/DOWN (ARRIBA y ABAJO) para seleccionar SOLO MODE. Mantenga pulsado el botón ENTER, el cargador comprobará la batería, y luego le pedirá que confirme el número de celdas en el paquete. Si es correcto, pulse ENTER una vez para iniciar el proceso de equilibrar la carga.

--- Si usted está utilizando DUO o 2 NET juntos, y desea un equilibrio entre dos paquetes (del mismo tipo y capacidad), como una sola unidad - como el 4S VX4000 y 5S VX4000 para hacer un pack 9S conectado en serie, mantenga pulsada la tecla ENTER y la tecla ABAJO para cambiar desde SOLO MODE a SYNC MODE (modo de sincronización). Mantenga presionada la tecla ENTER para iniciar BATTERY CHECK. El número de celdas en cada pack será mostrado uno encima del otro. Si ambos son correctos, pulse ENTER para comenzar el balanceo.

Después de que el proceso de equilibrio ha comenzado, usted puede regresar (usando las teclas UP o DOWN) a la pantalla que muestra todas las tensiones de las celdas juntas. Las células con más altos  voltajes mostrarán el punto decimal alternando con un cuadrado grande, lo que indica que estas celdas están siendo descargadas, mientras que las celdas de tensión inferior no lo harán. Para detener el balanceo mantenga presionada la tecla ENTER, en cualquier momento.

NOTA! El modo de carga SYNC (seleccionado en forma similar al BALANCEO SYNC arriba indicado) se destina a ser utilizado sólo con dos baterías de la misma marca, capacidad, tipo e historia de ciclo de vida! Por ejemplo, dos packs LiPo CX5000 4S comprados al mismo tiempo y usados juntos como un paquete de vuelo 8S en serie volando un modelo en particular. Al comienzo del modo de carga SYNC, ambos paquetes deben estar más o menos en el mismo estado de descarga. De lo contrario, usted debe utilizar el modo de carga SOLO para cada paquete por separado, y cuando ambos se encuentren cargados se les realizará el balanceo con el SYNC MODE antes de conectar en serie para el vuelo.

 ---- USER SETUP (estos valores se mantienen invariables hasta que usted los cambie otra vez)

Pulse el botón MODE hasta llegar a USER SETUP (configuración del usuario) pantalla TEMP MODE.

* Pulsar la tecla ENTER y usar las teclas UP o DOWN para seleccionar la visualización de la temperatura en grados Fahrenheit o en grados Celsius.

Presione DOWN para desplazarse por las pantallas siguientes, y a continuación ENTER y luego UP o DOWN para cambiar la configuración en cada pantalla:

* Pantalla BUTTON SOUND (SONIDO)- Posiciones ON u OFF

* Pantalla END SOUND TIME (SONIDO DE FINALIZACIÓN) - Posiciones OFF, ON (continua), a 5 minutos, a 1 minuto, 15 segundos, 5 segundos

* Pantalla END SOUND MELODY (Melodía de finalización)- Hay opciones de 1 a 10 (también se puede escuchar cada melodía para elegir)

* Pantalla PROGRESS SOUNDS (Sonidos de avance) – Las opciones son ON, OFF y END ONLY (solo al finalizar)

* Pantalla LIPO MAX C – Se puede elegir de 1C a 5C en escalones de 1C.  Por defecto se establece 2C. Permite limitar la tasa de carga de las baterías LiPo como usted desea.

* Pantalla POWER SUPPLY VOLTAGE (voltaje de la Fuente de alimentación) - Se establece el límite máximo de ENTRADA en vatios (sólo para fuentes de voltaje variable)

* Pantalla POWER SUPPLY CURRENT (corriente de alimentación) - Establece la corriente nominal (A) de la fuente de alimentación [establecido en 40A si es una batería de automóvil]

* Pantalla POWER SHARING (Alimentación compartida) - Ajusta el porcentaje de alimentación compartida para las dos salidas (detalles a continuación)

 La tensión de alimentación y la corriente, en conjunto constituyen el Control de carga de la fuente de alimentación. La serie EOS NET y la serie DUO son muy poderosos cargadores, y pueden - en especial cuando se cargan baterías de alto voltaje a una alta tasa de carga - requerir amperajes superiores a los que pueden entregar muchas fuentes de alimentación. Para evitar agotar la fuente y que se corte la carga antes de tiempo, usted puede indicarle al cargador la potencia de su fuente, a fin de limitar el esfuerzo requerido a la fuente. Si encuentra que la fuente todavía está sobrecargada, reduzca el ajuste de POWER SUPPLY CURRENT (ACTUAL FUENTE DE ALIMENTACIÓN) hasta que el problema desaparezca (¡o compre una fuente de alimentación más potente!).

Ejemplos:

* Usted tiene un voltaje fijo en una fuente AC/DC con 20A: ajuste PS CURRENT a 20A (o menos).

* Usted tiene una fuente AC/DC con un voltaje variable de 12V-18V, y un límite de 300W: ajuste su fuente a 18V, ajuste VOLTAGE PS a 18V, ajuste PS CURRENT a 300W/18 = ~ 16A (o menos).

CARGA DE BATERÍAS – Comentarios adicionales

Consulte la documentación o las etiquetas que vienen con su batería para determinar el ajuste de capacidad correcto. Esto es muy importante para obtener el dato correcto, ya que el cargador utiliza el valor de la capacidad para determinar la tasa nominal (el amperaje) de carga, el porcentaje de TCS, y la finalización segura del proceso de carga. Una configuración incorrecta puede dañar la batería, y podría incluso provocar un accidente.

 ----- Para baterías de litio la Capacidad (pantalla BATT CAPACITY) se selecciona en mAh. La selección es en incrementos de 100mAh. La corriente se establece en amperes (en la pantalla CHG CURRENT), así que divida mAh por 1000 para obtener el amperaje. Para 700mAh, la corriente es 0,7A para 1C, hasta el 1,4A para 2C etc. Para un pack de 1800mAh tenemos, 1.8A para 1C, y 3.6A para 2C y así sucesivamente.

 ----- Baterías de polímero de litio (3,7 V) vs iones de litio (3,6 V) Por favor, debe estar absolutamente seguro de que identifica correctamente el tipo de batería de litio que se esta cargando, la capacidad en mAh, el número de celdas conectadas en serie y la tensión del pack. Las baterías Ion de litio (3.6v nominal) nunca deben exceder la tasa de carga 1C. Nunca cargue baterías tipo Li ion 3.6V con el modo de carga LIPO 3.7V

 ----- Baterías LiFePO4: (A123, etc.) Los modos de carga/descarga LiFePO4 están destinados a las celdas con voltaje nominal de 3,3V producidas por la Compañía A123, Hyperion, o de otras marcas. Las celdas LiFePO4 son reconocidos como de buena calidad y de reconocidos fabricantes. En MEMORY MODE (Modo Memoria), elegir LIFE para BATT TYPE (tipo de batería), para la carga de estas celdas. El modo de carga LIFE, puede trabajar con celdas "sin marca" LiFePO4 que tengan tensión nominal de 3,3V, pero Hyperion ha encontrado algunas celdas en el mercado de muy cuestionable calidad. Los clientes que utilizan el modo LIFE (LiFePO4 Mode) para cargar dichas celdas sin marca deben asumir todos los riesgos.

Configuración de la CHG CURRENT (corriente de carga) (A) para baterías LiFePO4 (LIFE): El cargador EOS NET/DUO no limita la tasa máxima de sobrealimentación de las celdas LiFePO4 basado en la capacidad. Nuestra posición es que la tasa de ~ 4C es el máximo objetivo para la celda LIFE o la Hyperion A123. Consulte con la documentación del fabricante de la batería para otros tipos de batería LiFePO4.

 Baterías NiCd y NiMH: Configure BATT TYPE (tipo de batería) en la pantalla MEMORY MODE (MODO DE MEMORIA) como lo hicimos antes en el ejemplo de Li-Po. Consulte con la documentación del fabricante de la batería para determinar la configuración adecuada para tensión, capacidad, y la corriente de carga.

 Además de los ajustes de carga que ya hemos visto en el modo LiPo, tres ajustes adicionales existen para baterías de NiCd y NiMH. Se trata esencialmente de configuraciones para "expertos", y se deben dejar los valores por defecto a menos que uno sepa cabalmente lo que se está haciendo:

PEAK SENS (sensibilidad máxima - delta V) - por defecto para baterías de NiCd es 7mV/C y para NiMH es 5mV/C

TRICKLE (POR GOTEO) - establece una corriente baja a la cual el cargador seguirá cargando el pack después de que la carga normal se termine

PEAK DELAY (PICO DE RETRASO) – un corto intervalo de tiempo después de que el pico se detecta, durante el cual el cargador seguirá cargando antes de terminar

 PUESTA EN MARCHA DE CARGA / SELECCIÓN DEL TIPO DE CARGA: Después de ajustar los parámetros de carga en MEMORY MODE (MODO DE MEMORIA), presionando ENTER lleva a un sub-menú con tres opciones para el tipo de carga de NiCd/NiMH. Pulse ENTER (Intro) una vez para iniciar el parpadeo del ajuste actual, y use DOWN (ABAJO) para desplazarse a través de las tres opciones. Mantenga pulsado el botón START después de su selección para iniciar la carga. Las tres opciones son:

AUTOMATICO - esencialmente ignora el ajuste para la corriente, pero la tasa de la carga queda determinada por la resistencia interna de la batería. Especialmente útil cuando usted no sabe que ajustes debe hacer debido a la falta de documentación.

LINEAL - La carga se realiza con cualquier tasa que se haya seleccionado, de principio a fin (si el cargador no detecta ningún problema con la configuración).

NORMAL – La carga se realiza de acuerdo a su ajuste, pero utiliza un algoritmo inteligente para cambiar de corriente, según sea necesario durante la carga.

Baterías de plomo-ácido: Seleccione Pb en BATT TYPE, la tensión correcta en la pantalla BATT VOLTS, el Ah (Amperaje) en la pantalla BATT CAPACCITY (CAPACIDAD DE BATERÍA)y la corriente en la pantalla CHG CURRENT. Cambiar CHARGE VOLTS (VOLTIOS DE CARGA), si es necesario para su tipo de batería. Consulte con la documentación del fabricante de la batería de para determinar estos parámetros. FLOAT VOLTAGE (Tensión de flotación) mantiene la batería en la tensión pre-establecida después de que la carga normal se terminó. Esa Tensión de flotación se aplicará sólo hasta que el ajuste SAFETY TIMER (Temporizador de seguridad) ha transcurrido. Si quieren mantener la batería PB en el ajuste FLOAT VOLTAGE indefinidamente, coloque el Temporizador de seguridad en OFF.

Características de la opción TCS (Selección del % de capacidad para finalizar la carga), para baterías de litio

TCS tiene dos parámetros: TCS CAPACITY %  (Porcentaje de capacidad TCS) y TCS END ACTION (Finalización de TCS).

 * TCS CAPACITY %  se selecciona desde la pantalla MEMORY pulsando el botón UP cuatro veces (o DOWN siete veces). El porcentaje de capacidad de TCS se puede ajustar desde 50% a 100% en incrementos del 5% (por defecto es 100%, con una carga completa). El cargador utiliza el ajuste para la capacidad de la batería, además de sofisticadas mediciones y cálculos para hacer una estimación aproximada de la carga recibida por el pack, durante todo el proceso de carga.

 * TCS END ACTION puede ser establecido en CONTINUE (CONTINUAR) (por defecto) o STOP. Si se eligió CONTINUE, cuando se llega al porcentaje de TCS establecido para ajustes  entre el  50% y el 95%, el cargador emite un "pitido" 10 veces, pero sigue cargando hasta el 100% antes de detenerse. Si TCS END ACTION está en STOP, el cargador dejará de cargar al llegar al ajuste del TCS realizado - si el equilibrio de las celdas ya se ha completado – y a continuación dará  una señal sonora de finalización de la carga, de acuerdo a la configuración de timbre que se haya seleccionado. (O continuará hasta completar el equilibrio de las celdas, y a continuación, dará el timbre final)

 Hay tres buenas razones por las que usted podría querer cargar una batería de litio a algo menos de su capacidad total:

 * La primera es para almacenamiento a largo plazo. Las baterías de litio se conservan mejor después de ser cargadas al 50% ~ 60% de su capacidad nominal. Sin embargo, en lugar de utilizar TCS para este objetivo, es más fácil y mejor siempre utilizar la función STORE MODE (Modo de Almacenamiento). STORE MODE realiza en forma automática la carga o descarga que sea necesaria para alcanzar el 60% de TCS, y luego se detiene.

 * El segundo objetivo es conseguir más tiempo de vuelo durante un día típico en el campo, al detener la carga cuando la batería está, por ejemplo al 90% o 95% del total. Debido al método de CC/CV mediante el cual la LiPo es cargada, la carga de los últimos mAh en el pack toman mucho más tiempo que los primeros... Así que si quiere estar en el aire lo antes posible, y no le importa un vuelo más corto, establecer un TCS en un 90% ~ 95% puede ahorrar una buena cantidad de tiempo de carga. En este caso, se recomienda ajustar END ACTION en CONTINUE, lo que hará que el cargador emitirá 10 pitidos cuando se llega a TCS, para que usted pueda detener la carga y volar. Si no atiende el aviso, el cargador seguirá cargando hasta la máxima capacidad, como medida de seguridad en caso de que se haya olvidado de que TCS se encuentra por debajo del 100%.

 * La tercera posibilidad es la evidencia que sugiere que la carga de un 90% ~ 95% puede aumentar el ciclo de vida de la batería, en comparación con cargas del 100%. Así que en este caso, se dejará  TCS ACTION en STOP.

 Función TVC (Control del voltaje de finalización, por cada memoria, LIPO y LIFE)

La función de TVC permite el ajuste de tensión final de carga para las baterías lipo y LIFE, para cada posición de memoria:

0 mV (por defecto, por lo tanto ningún cambio. Lipo = terminal de 4,200V, LIFE = terminal de 3,600V)

+5 mV a +80 mV (en escalones de 5mV, por lo que LIPO, por ejemplo, termina en 4,205V ~ 4,280V)

-5mV a-20mV (en escalones de 5mV, por lo que LIPO, por ejemplo, termina en 4,195V ~ 4,180V)

 La función de TVC se encuentra en cada memoria de Lipo y de LIFE, por debajo de la pantalla TCS ACTION. Tenga en cuenta que los ajustes de TCV se conservan, como las otras configuraciones de memoria, aún cuando el cargador está apagado. Asegúrese de que esta configuración es correcta antes de usar cualquiera de las memorias LIPO o LIFE (por defecto TVC= 0 mV es muy recomendable).

 Nota: Después de confirmar el recuento de celdas y dar arranque, para cargar baterías LiPo/LiFe, si la configuración del TCV no está ajustada por defecto, el ajuste existente será se mostrará durante unos segundos antes de que el cargador comience la carga. Asegúrese de confirmar la configuración de TVC que se muestra en este momento, y detener la carga para establecer el TVC por defecto si es lo que se desea.

Usos de la FUNCIÓN TVC:

-5mV a-20mV: Reducción de Voltaje a la Finalización, se debe hacer solamente en el caso de medir el voltaje de la celda (con un voltímetro digital de calidad) muestre una tensión a la finalización superior a 4,2 V para Lipo (o 3,6V por defecto para baterías LIFE/A123). Esto, en esencia actúa como una función de calibración, y normalmente debe ser innecesario cuando se utilizan cables de salida y los enchufes para balanceo EOS suministrado de serie. Sin embargo, si usted ha hecho sus propios conectores más largos, la longitud adicional en las derivaciones crea la posibilidad de resistencia inducida extra, y por lo tanto una lectura en el cargador inferior a la que se encuentra realmente en la batería. Esto podría causar una sobre-tensión de carga. Si usted encuentra en los bornes más tensión de  4.2V/cell para cualquier celda LIPO, debe reducir la configuración de TVC en cada posición de memoria hasta que el máximo voltaje de la celda (medido en la batería) se encuentre en 4,2V o menos, si es una LIPO, o 3,6V o menos si es una LIFE.

+5 mV a +80 mV: Posibilidad de ajustar el voltaje de finalización por encima de valores por defecto sólo requeridos por  usuarios  de autos, barcos y aviones de competición, y sólo si los reglamentos permiten tensión en los bornes de Lipo por encima de 4,2V, o en LIFE (A123) por encima de 3,6V. Ningún fabricante de baterías LIPO o vendedor recomiende un voltaje terminal superior a 4,200V, según nuestro conocimiento. Hyperion no recomienda ni permite que el voltaje terminal de las baterías Lipo G3 sea superior a 4,200V. Por tanto, cualquier ajuste + por encima de 0mV ANULA la garantía para el paquete de baterías LIPO. Siempre que todas las celdas en un pack muestren hinchazón, el exceso de tensión de carga (o severa sobre-descarga) la garantía no será mantenida.

¡ADVERTENCIA! Al establecer la TVC a cualquier ajuste positivo por encima de 0 mV, usted acepta toda la responsabilidad por daños a su batería, incendio, lesiones, y cualquier otra pérdida que pueda resultar. Si no acepta todos los riesgos, NO UTILICE EL CARGADOR  A MENOS QUE TODAS LAS POSICIONES DE MEMORIA sean predeterminadas en TVC a 0mV! Además, es su responsabilidad asegurar que ninguna otra persona utiliza su cargador si TVC se encuentra a más de 0 mV, y también para restablecer todas las memorias a 0 mV en TVC por defecto, antes de vender su cargador o de entregarlo a otra persona.

Los ajustes positivos (5 mV o superiores) pueden ser deseados por los corredores que buscan una ventaja competitiva, y por lo tanto el TVC + fue exigido como una característica por los corredores. Sin embargo, es la posición oficial de Hyperion que los órganos sancionadores de competencia incurren en irresponsabilidad al permitir que el exceso de tensión de carga a través de sus reglamentos, y por lo tanto, que tanto los usuarios y sus órganos sancionadores son plenamente responsable de cualquier pérdida, daño o lesión que pueda ocurrir debido a la sobre-tensión de carga de las baterías. Vamos a decirlo de nuevo: Si desea utilizar la configuración de TVC positivos, puede tomar esa decisión. Pero sólo si usted personalmente lo considera conveniente, y asume plena responsabilidad por todos y cada uno de los resultados que pueden surgir. Le animamos a pedir a las autoridades de su asociación para dejar de permitir que los voltajes LIPO terminales superen los 4,200V, que son potencialmente inseguros y sin un beneficio significativo, según pensamos.

NOTA: la carga de baterías PB (de plomo-ácido) también permite una configuración similar a TVC (voltios de carga). En general, las baterías PB se deben cargar a 14,4V. Sin embargo, el tipo de batería (humedad vs. Gel vs. AGM, etc.) y la temperatura ambiente pueden desencadenar una carga de mayor o menor tensión. Consulte al fabricante de sus baterías PB para el asesoramiento y el uso del ajuste de carga (CHARGE VOLTS) a su propio riesgo. Si usted no tiene información sobre el tipo de PB que va a poner en carga, ajuste CHARGE VOLTS en 14,0V.

Cuidado de las baterías de litio

Para maximizar su inversión en paquetes de baterías de litio, haga lo siguiente:

 * Siempre guarde sus paquetes en un 60% ~ 70% de su capacidad. Después de un día a volar, usar el modo STORE para lograr este objetivo. Es especialmente perjudicial  almacenar baterías de litio completamente cargadas, y se debe evitar hacerlo por más de unas pocas horas como máximo.

 * Nunca descargue las celdas más allá del 90% de su capacidad (planifique para un máximo del 80%). Nunca descargue completamente los paquetes de litio.

 * Guarde los packs en un lugar fresco y relativamente seco.

Ver http://media.hyperion.hk/dn/g3lipo para obtener más detalles sobre las mejores prácticas para el cuidado de sus baterías de Lipo.

LIPO MAX C - En el menú USER SETUP encontrará una opción para permitir el ajuste de máxima velocidad de carga "C" para baterías de litio Polímero (3,7v/cell), con opciones de 1C a 5C (2C es por defecto). Nótese que el C máximo alcanzable dependerá de la potencia máxima en Amps y Watts del cargador, y de la capacidad/voltaje del pack.

NOTA: Usted es el único responsable de determinar el máximo C seguro para su pack LiPo.

HYPERION original de LCL, LCX, LVX, tipos LVZ, 2C velocidad de carga máx.

HYPERION GENERACIÓN 3 paquetes 25C/35C/45C, 6C máximo nivel de carga

HYPERION GENERATION3 5C Rx ​​packs, 4C índice de carga máxima (20C LiFe paquetes de Rx = 5C de carga máxima)

HYPERION SWIFT G3 PAQUETES PARA AUTOS - 6C índice de carga máxima

(Todos los packs LIPO Hyperion G3 producidos soportan 6C, independientemente de que 2C y 5C aparecieron en el envase inicialmente)

 Si se utilizan otras baterías de litio, consulte la documentación de la batería para las tasas de C permitidos, antes de superar carga a 1C. Si usted no sabe la tasa máxima de sobrealimentación permitido para su paquete, nunca supere la tasa de 1C.

Net / Duo Preguntas frecuentes

 * La función de la descarga se supone que es 10A Max (5A para NET3-AD), pero cuando  descarga mi pack tengo menos corriente. ¿Por qué?

   Tanto las funciones carga y descarga están limitadas por dos factores watts y amperes, lo que ocurra primero.

  Carga: 180W y 15A máximos por puerto (DUO3):

   Descarga: 50W y 10A máximos por puerto (DUO 3)

    - Si comienza la descarga de un paquete en 10 V, por ejemplo, la máxima corriente inicial (A) sería: 50W/10V = 5A         (Tenga en cuenta que a medida que el voltaje de la batería cae durante la descarga, la corriente se elevará)

    - Si la carga de un paquete comienza a 10V, entonces la corriente máxima sería: 180W/10V = 18A. PERO la corriente está limitada a 15A, por lo que el máximo a obtener será de 15A, ya que el límite de corriente se alcanza antes que el límite de potencia ...

NOTA ADICIONAL: En las baterías de litio la corriente de carga siempre cae cuando la batería va recibiendo más carga.

* ¿Por qué en el cargador no suena la chicharra de finalización (o indica FLAT CHECK error), a pesar de que el paquete se ha mantenido conectado durante mucho tiempo? (He comprobado y el zumbador está habilitado)

   - LIPO / LIFE: Lo más probable es que se haya establecido un nivel de carga inferior a 1C y el cargador no puede terminar en el momento requerido, ya que la corriente en ese punto es demasiado baja. Asumiendo que su batería es de buena calidad y condición (si no, ¡no la cargue!) No hay razón para cargar a valores por debajo de 1C. Cargue de nuevo en 1C y observe los resultados. Tenga en cuenta también que el zumbador de finalización NO sonará hasta que el cargador alcance el equilibrio de las celdas. Para celdas muy fuera de balance o packs de gran capacidad, esto puede tomar hasta una hora.

  - NiCd / NiMH: La misma respuesta que para Lipo/Life (pero por una razón diferente). Trate de cargar a mayor tasa de carga. Hemos encontrado que muchos packs NiMH ofrecidos en el mercado hoy en día están mal hechos, y no producen una señal delta-v (indicando carga final) correctamente cuando cargan a tasas de carga bajas, e incluso a veces a tasas más altas. Pruebe a establecer delta-v en el menú del cargador a un valor inferior. Trate de cargar a una tasa de carga más alta (¡vigile el exceso de temperatura de la batería!). Si nada funciona, obtenga un pack de calidad reconocida (Sanyo, GP, etc.) y ponga a prueba su cargador.

 * ¿Por qué a intervalos regulares aparece como que fluye corriente "0" durante la carga? ¿Se trata de un cargador de "pulsos"?

No, el cargador simplemente realiza pausas a intervalos durante la carga con el fin de hacer lecturas extremadamente precisas de la condición de las celdas y el pack.

Solución de problemas

 (1) Asegúrese de los ajustes en el cargador son los que corresponden a la batería que se está tratando de cargar. Tipo de pila (por ejemplo, de NiMH o Li-Po), capacidad de la batería, el número de celdas (tensión de carga), y la tasa de carga debe ser correcta.

 (2) Verifique que el cable de entrada y el de salida:

  * Tengan conectores adecuados y estén en buenas condiciones

  * No estén desgastados, rotos o dañados

  * Sean del diámetro adecuado (salida de 2,5 mm, calibre 14)

  * Sean de la longitud adecuada <= 30 cm (12 ") en la salida

(3) Conecte los conectores de entrada del cargador a una batería de 12V de automóvil que esté en buenas condiciones y completamente cargada. Mueva los clips de los terminales en los bornes de la batería para asegurar que usted tiene una buena conexión. Muchos de los problemas del cargador se deben a la mala calidad o la insuficiencia de conmutación de la fuente de alimentación CA-CC, por lo que esta prueba es necesaria para eliminar esto de la lista de sospechas.

 (4) Pruebe con otra batería para la carga. Si la batería RC está en malas condiciones, sobre descargada, o de alguna manera defectuosa, el cargador correctamente puede negarse a cargarla sobre la base de algoritmos de seguridad.

 (5) Pruebe con otro tipo de batería RC. Por ejemplo, pase a una batería de NiMH, si no logra cargar baterías de litio. El éxito con un tipo de batería pero el fracaso con otro, en general indica que el cargador está funcionando correctamente. El tipo de batería que falla está casi sin duda en mal estado, mal conectado, o el cargador puede estar mal seteado.

 (6) Póngase en contacto con su distribuidor con todos los detalles y la descripción del problema, incluyendo el tipo de fuente de entrada de alimentación, el tipo de batería RC, la cantidad de celdas y la historia del cargador - es decir, si el cargador ha funcionado correctamente antes o es nuevo.

 (7) Si tiene una indicación de OUTPUT CIRCUIT ERROR (error en el CIRCUITO DE SALIDA)

 * Asegúrese de que el tipo de conector para balancear el pack, la polaridad, y el sistema de cableado coincide con el multi-adaptador conectado al cargador.

 * Inspeccione cuidadosamente los conectores del pack, el mazo de cables para balancear y el multi-adaptador para detectar daños, desgaste, etc.  Si están bien, entonces:

 * Rocíe todos los conectores (incluyendo los del cargador) con spray para contactos desoxidante, a continuación, inserte y retire los conectores varias veces, luego rocíe una última vez y vuelva a conectar.

* Use una buena fuente de alimentación o una batería de auto completamente cargada para la alimentación (suministro de energía pobres causan muchos problemas...)

* Ponga a prueba el cargador utilizando una batería de litio conocida por estar en buenas condiciones.

* Pruebe con un pack de una marca diferente (de preferencia con diferente conector de equilibrio y tipo de multi-adaptador)

 8) La pantalla del cargador no se enciende, o bien se enciende pero no hay caracteres visibles.

En la mayoría de los casos esto ocurre cuando un cargador se ha caído o ha sufrido alguna vibración fuerte. El cable plano entre la pantalla LCD y el cargador pueden aflojarse. Pídale a su proveedor que abra el cargador y vuelva a enchufar el cable-cinta.

“Se aceptan comentarios”
