Respuesta: Doug Coursey.
                  Se hace para que la varilla de empuje (pushrod) esté
                  a 90 grados con al cuerno del flap respecto al balancín.
                R:
                  Dennis Nunes
                  Hola Steve, ¿Cuándo surgió esto? No tengo
                  ni idea. Tal vez algunos de los "historiadores" en
                  este foro puede arrojar algo de luz sobre esto.

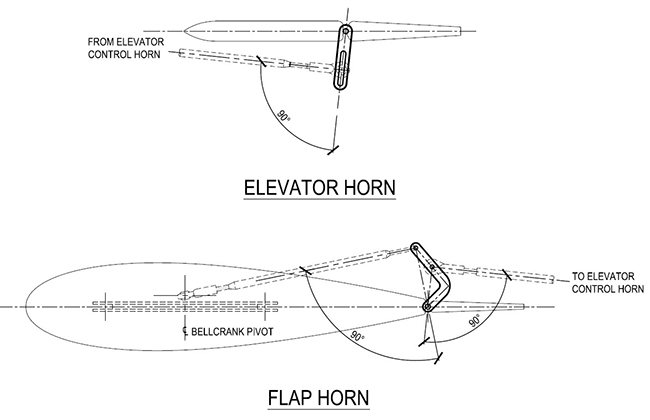

                  El propósito de la "curva" (o inclinación)
                  del cuerno es como Doug a mencionado y que es mantener el ángulo
                  de 90 grados entre el balancín y el cuerno del flap.
                  Pero no se detiene solo en el cuerno del flap. Debe continuar
                  en el cuerno del elevador también. Me explicaron que
                  esto asegura el mismo recorrido de los flaps y los elevadores
                  alrededor del punto muerto.
                  Intentar mantener la geometría es una de las varias razones
                  por las que hago mis propios cuernos de control de flaps y elevadores.

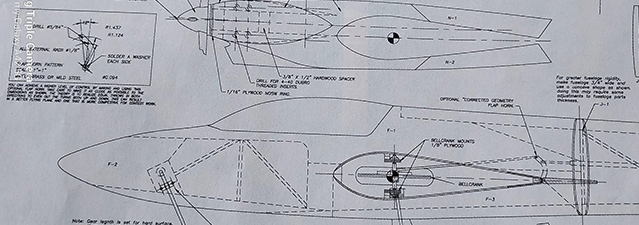

                  La disposición que muestra la foto es la que utilizo
                  en mi configuración "en línea" (ala
                  y estabilizador con la misma elevación).


                R:
                  Doug Moisuk
                  Me
                  dijeron que los 90 grados le dará la igualdad de arriba
                  y abajo del flap con el mismo movimiento hacia arriba y hacia
                  abajo de la manija/balancín.


                  R: Bob Hunt.
                  Recuerden que todo lo que es "stock" es en realidad
                  sólo una aproximación. Cada uno de nuestros aviones
                  requiere cálculos exactos para asegurar un movimiento
                  igual de los flaps y elevadores en cada dirección. Howard
                  tiene un programa ingenioso que nos permite hacer una configuración
                  mucho más precisa para cada avión.
                  Me estoy preparando para hacer un accesorio de banco totalmente
                  ajustable que me permitirá establecer las medidas exactas
                  del sistema de control (colocación de todos los componentes
                  en cada plano; verticales, distancia entre el brde de fuga del
                  ala y el del estabilizador, etc.) de mi próximo proyecto
                  de avión y permitirme ajustar todos los "ángulos"
                  hasta que consiga un movimiento tan igual en ambas direcciones
                  de los elevadores y los flaps como sea posible antes de empezar
                  a construirlo y que me permitirá ajustar todos los "ángulos"
                  hasta que consiga un movimiento lo más parecido posible
                  a la igualdad en ambas direcciones, tanto de los elevadores
                  como de los flaps, antes de empezar a construir.
                  En el pasado hemos confiado principalmente en los ajustes "después
                  de la construcción" para lograr nuestros objetivos
                  de trimado de vuelo. Dedicar mucho más tiempo a pensar
                  y planificar la geometría completa del sistema de control
                  es tiempo y energía bien empleados.

                  R: Doug Moon
                  Me gustaría ver ese ingenioso programa.
                  Bob, tengo curiosidad por saber cómo vas a transferir
                  el sistema perfectamente configurado desde el banco al modelo
                  sin que se produzcan cambios por el camino. Estoy seguro de
                  que se le ocurrirá una manera muy cool para hacer esto.
                  Por favor, publica fotos cuando lo hagas.
                  En mi caso, utilizo el cuerno curvado que deja libre el borde
                  de fuga. La barra de empuje (pushrod) de mi balancín
                  al cuerno es ajustable. En el fuselaje tengo marcadas lineas
                  de nivel. El ala se instala siguiendo estas lineas. Una vez
                  instalada coloco un transportador en el lado del plano “0” en
                  la linea de nivel asegurándome que el lado del transportador
                  esta pegado al borde de fuga del ala. Luego muevo el cuerno
                  por los controles y ajusto la varilla hasta que el movimiento
                  sea el mismo arriba y abajo. Luego instalo el estabilizador.
                  Ajusto la varilla de empuje del elevador a nivel y ¡a
                  volar!. Ajusto la varilla de empuje del elevador como sea necesario.
                  Se que es super básico y creo que lo saqué de
                  Stunt News en los `90 pero parece que funciona. Pero tengo mucha
                  curiosidad por el citado programa.
                R:
                  Ken Culbertson

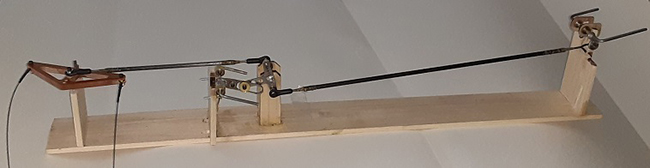

                  Hago algo similar a Doug, pero lo hago fuera del plano, donde
                  es fácil jugar con las cosas. Esta plantilla es exactamente
                  a escala y donde todo es como va a ser en el plano. Era para
                  mi “Sandpiper” con un cuerno logarítmico.

                R:
                  Matt Brown
                  He estado pensando en este tema la última semana. Mientras
                  aún trabajaba para ganarme la vida tuve acceso a un programa
                  de modelado 3D y me di cuenta de que habría sido perfecto
                  para simular los controles del avión en el que estoy
                  trabajando actualmente. Pensé que lo tenía configurado
                  bastante cerca, pero hice una nueva comprobación hace
                  un par de semanas y encontré que los flaps se mueven
                  por igual, pero estoy viendo que hay 5-6 grados más hacia
                  abajo elevador que hacia arriba en los movientos máximos.
                  Me imagino que lo volaré y veré cuanto le perjudica.
                  A mi nivel, probablemente nunca lo sentiré pero sabré
                  que está mal. Me pregunto si habrá alguna aplicación
                  gratuita de modelado 3D.


                  R: Steve Dwyer

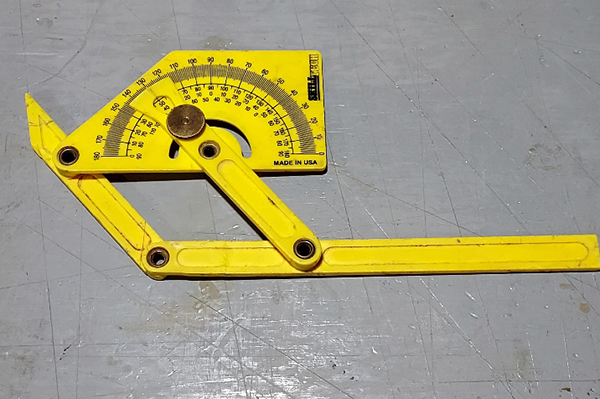

                  Una buena manera de verificar los movimientos es utilizando
                  un transportador ajustable. Un conector roscado ajustable en
                  su varilla de empuje debería permitirle alcanzar el punto
                  muerto en ambas superficies de control. Asegúrese de
                  que el movimiento del balancin tiene el mismo movimiento en
                  ambas direcciones cuando conecte la varilla de empuje del flap.
                  La posición de los agujeros en los cuernos dicta la cantidad
                  de recorrido y el grado de movimiento. Cuanto más cerca
                  estén los agujeros conectados en el cuerno del flap,
                  más cerca estarán los movimientos en ambas varillas
                  de empuje. La curvatura en un cuerno de flap es principalmente
                  para reducir el recorte del borde de fuga como se señaló
                  aquí antes. Ajustando la rótula de la varilla
                  de empuje del elevador debería conseguir un ajuste neutro
                  lo suficientemente cercano como para que el modelo siga bien
                  en vuelo nivelado.


                Otra
                  nota relacionada con el mismo tema
                  hacer click aquí
