“Las alas de Perdomo” 3/4

Por Juan Carlos Pesce (LV 2820) - Ene.2019

Ya contamos con las costillas del ala, según lo que hemos visto en los capítulos anteriores de esta serie.
Ahora, continuando con el relato de Orestes Perdomo, veremos la construcción del ala.

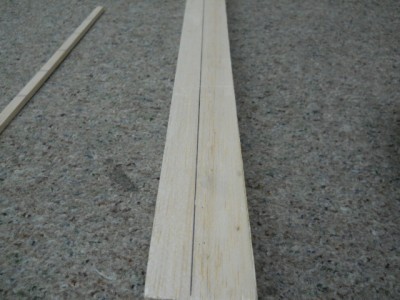

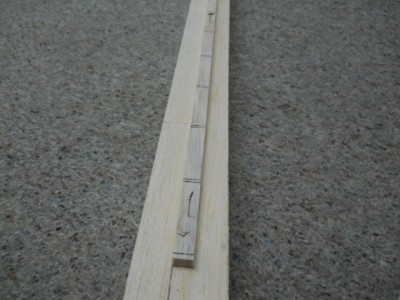

Partimos con un bloque de madera, o bien de balsa de mala calidad (dura), que sirve como base para la construcción, la línea de tinta es para situar el borde de fuga.	Sobre la línea de tinta trazada en el bloque colocamos el borde de salida, sujeto con unos alfileres

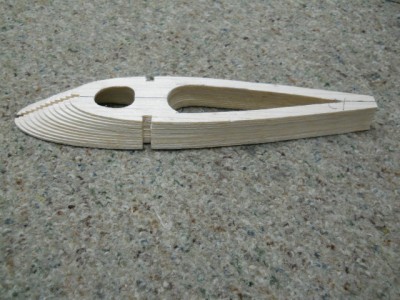

El conjunto de costillas ya se encuentra preparado de antemano.	En los extremos del borde de fuga pegamos y alineamos las costillas #1 y #12 (la primera y la última). Para guiarnos con el resto de las costillas presentamos la varilla interna del borde de ataque, sin pegarla.

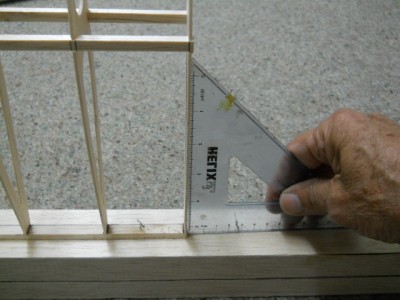

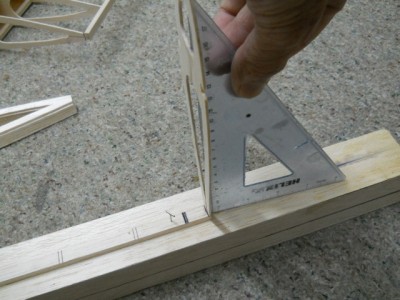

Pegamos y nos aseguramos de la verticalidad y ángulo recto de las costillas #1 y #12	Las varillas y el borde de fuga tienen marcas donde va cada costilla. Presentamos el resto de las costillas intermedias, punteando con pegamento todas en el borde de fuga y a medida que las vamos colocando compruobamos la verticalidad de las costillas con una escuadra de 90 grados.

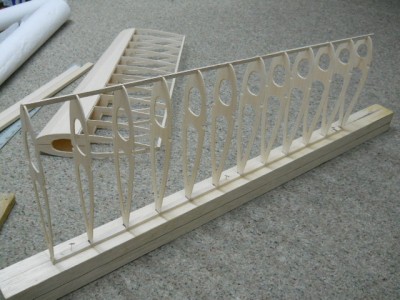

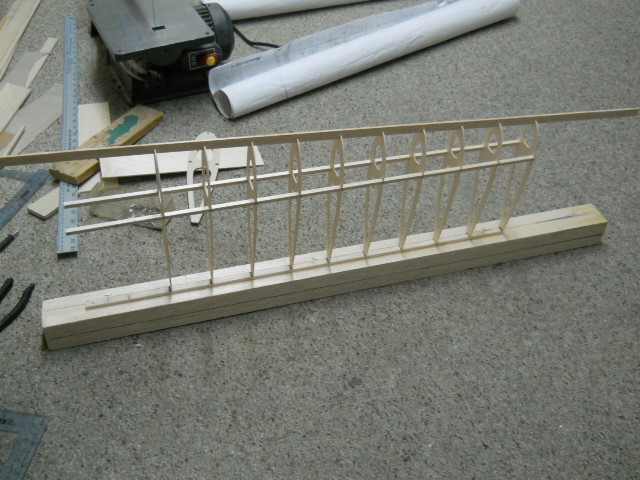

Presentamos en sus ranuras los largueros de cada lado, comprobando su alineación y aplicamos pegamento a todo.	El ensamble de las costillas y largueros de las alas lo hacemos en forma vertical, para poder controlar todas las linealidades. Solo el borde de salida esta asegurado al bloque de la base con alfileres.

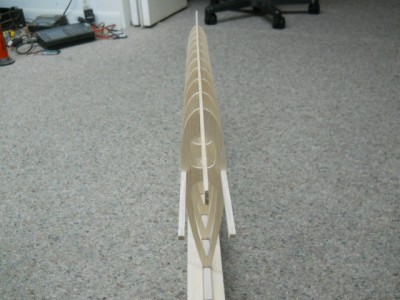

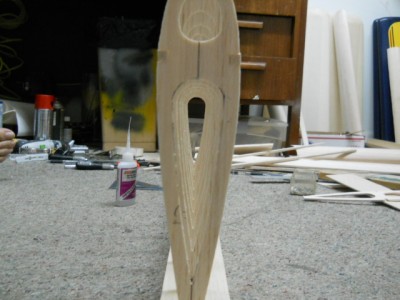

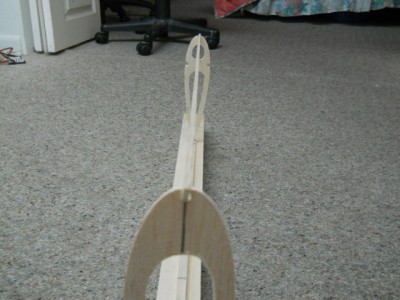

Nos aseguramos de la verticalidad de las costillas de los extremos.	Verificamos la alineación de las costillas.

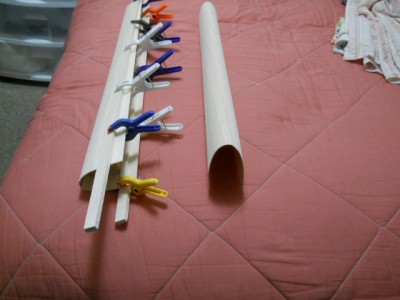

El enchapado frontal de las semialas ya ha sido moldeado de antemano, usando balsa de 1/16 empapada en agua con amoníaco. (Ver en esta misma columna: “Bordes de ataque moldeados” – Enero de 2017)

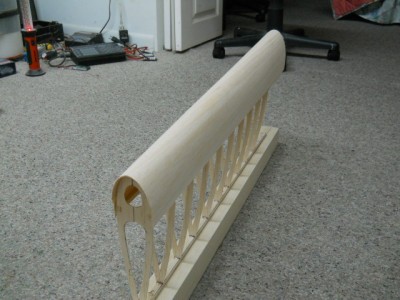

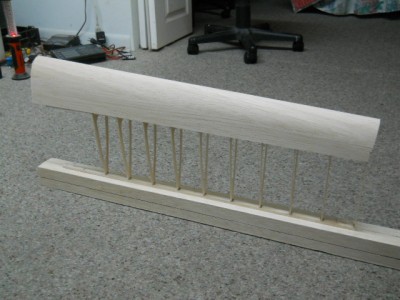

Presentamos el enchapado frontal preformado sobre el conjunto de las costillas, lo colocamos en la posición correcta y lo punteamos con pegamento en varios lugares.

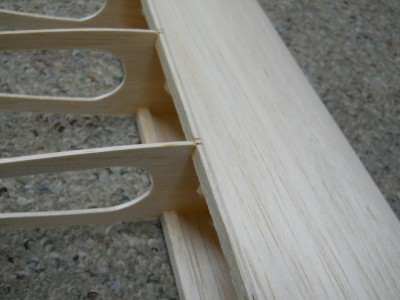

Cortamos los sobrantes del enchapado frontal sobre los largueros y dejamos un pequeño margen del larguero para instalar el resto del enchapado

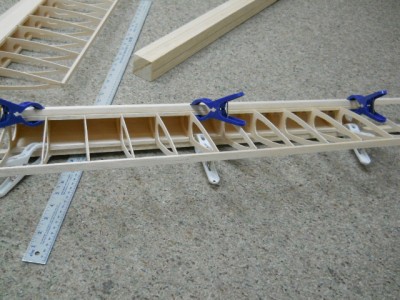

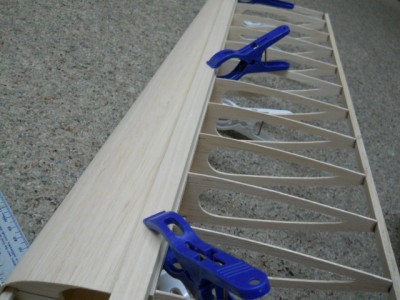

Para estar seguros que la superficie del enchapado sobre las costillas quedará perfectamente alineada nos valemos de dos listones de madera colocados sobre el enchapado, sujetos con prensas a los largueros por ambos lados al mismo tiempo para evitar que pueda pandearse o torcerse toda al ala, y aplicamos el pegamento por la parte interior, esto favorece que al enchapar el resto los dos bordes coincidan perfectamente. Ya hemos retirado el ala del bloque utilizado como base.

El próximo capitulo consistirá en la culminación del armado del ala, siguiendo este novedoso sistema desarrollado por Orestes ¡el ala se arma casi “en el aire”!
